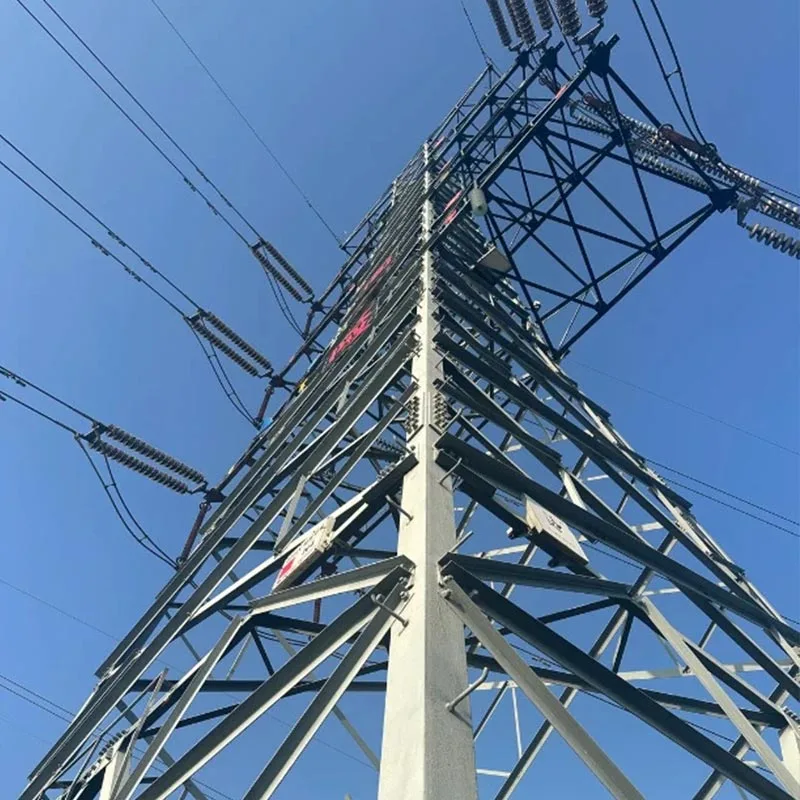

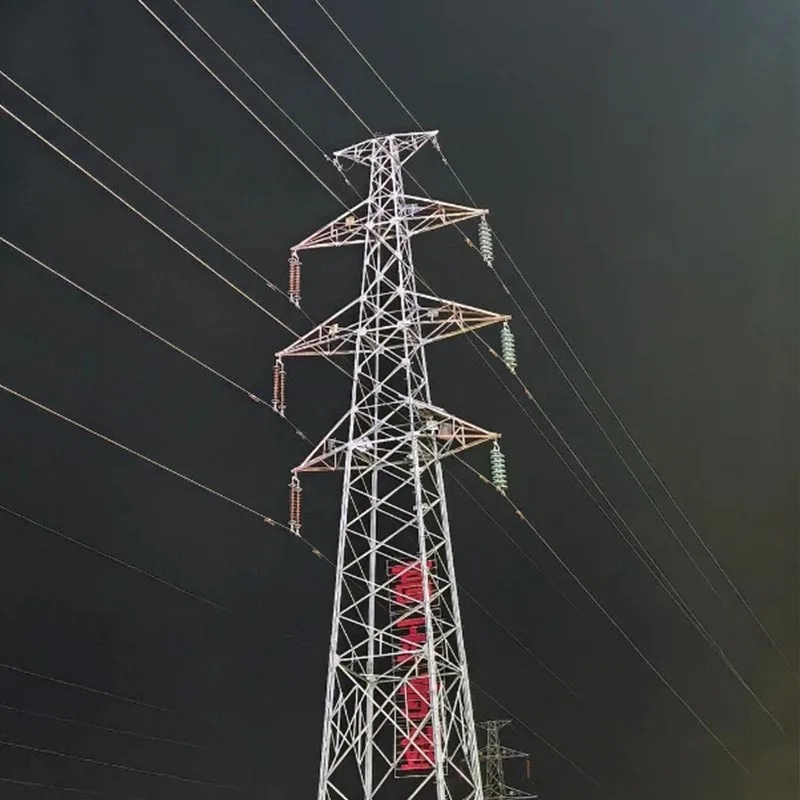

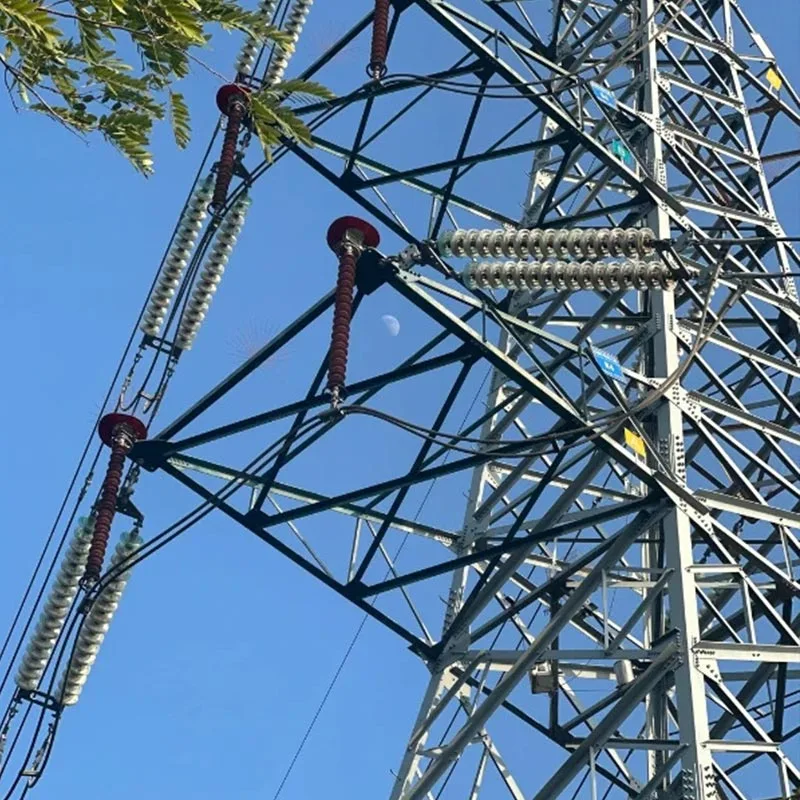

Hochspannungsrohrturm aus verzinktem Stahl

Die Hochspannungsrohrtürme aus verzinktem Stahl von Qingdao Anbang New Energy sind speziell kerntragende Stahlkonstruktionen Entwickelt für 110-kV-1000-kV-Hochspannungs- und Ultrahochspannungs-Übertragungsprojekte.

Die Produkte werden mit hergestellt Hochwertiger hochfester Q345B/Q355B-Stahl, präzise geschweißt und mit einer vollautomatischen Feuerverzinkung behandelt Verfahren für langanhaltende Korrosionsbeständigkeit.

Sie zeichnen sich durch Vorteile wie hohe Struktursteifigkeit und starken Wind aus und Erdbebensicherheit, Platzersparnis und lange Lebensdauer.

Als Referenzprodukt, das direkt von einem Einheimischen geliefert wird In der chinesischen Fabrik erfüllen diese Hochspannungsmasten aus verzinktem Stahlrohr die Langstreckenleistung mit großer Kapazität vollständig Übertragungsanforderungen in komplexem Gelände und rauem Klima.

Warum sollten Sie sich für Hochspannungsmasten aus verzinktem Stahlrohr von Anbang entscheiden?

Fabrikstärke, kontrollierbare Qualität: Qingdao Anbang besitzt eine standardisierte Produktionsbasis mit die prozessunabhängige Herstellung von hochspannungsverzinkten Stahlrohrtürmen – vom Schneiden der Stahlplatte, Walzen und Schweißen bis hin zur Feuerverzinkung, Montage und Inspektion – zur Gewährleistung der Umsetzung des ISO9001-Qualitätssystems Jeder Turm erfüllt Genauigkeitsstandards und stabile Leistung.

Hochfeste Materialien, sicher und zuverlässig: Die Hauptmaterialien werden aus Q345B und ausgewählt höherwertiger hochfester Stahl. Die hochspannungsverzinkten Stahlrohrtürme zeichnen sich durch hervorragende Biege-, Torsions- und und Vereisungsbeständigkeit, ausgelegt für eine seismische Intensität von bis zu 8 Grad und eine Windbeständigkeit von 35–40 m/s im Extremfall Bedingungen und stellt sicher, dass während des Langzeitbetriebs keine versteckten Risiken bestehen.

Feuerverzinktes Verfahren, dauerhafte Korrosionsbeständigkeit: Verwendung der nationalen Standard-Feuerverzinkung Mit einer Zinkschichtdicke von ≥ 85 μm verfügen die hochspannungsverzinkten Stahlrohrtürme über eine Außenbeschichtung Korrosionsbeständige Lebensdauer von über 30 Jahren.

Im Vergleich zu herkömmlichen Beschichtungen betragen die Wartungskosten über den gesamten Lebenszyklus um mehr als 60 % reduziert.

Hochgradig anpassbar, starke Anpassungsfähigkeit: Strukturen können je nach Spannungsniveau angepasst werden (110 kV-1000 kV), Turmhöhen (30-120 m) und Geländeumgebungen und bietet eine vollständige Palette von Türmen, einschließlich Gerade Türme, Winkeltürme, Endtürme und Zugtürme.

Kompletter Kettenservice, sorgenfreie Lieferung: Integration von Design, Produktion, Transport, Das professionelle Team folgt der Installation und dem Kundendienst für Hochspannungsrohrtürme aus verzinktem Stahl durch den gesamten Prozess, wodurch die Projektzyklen um 30 % verkürzt und die Anforderungen der Kunden an die Beschaffung aus einer Hand erfüllt werden.

Auswahlhilfe

Allgemeine Grundsätze der Auswahl

Bei der Auswahl von Hochspannungsrohrtürmen aus verzinktem Stahl sollten die vier Kernfaktoren Vorrang haben: Spannung Höhe, Linienwinkel, Gelände und meteorologische Bedingungen, kombiniert mit Landbedingungen und Bauumgebung den Turmtyp umfassend bestimmen.

Das Werk in Qingdao Anbang kann eine individuelle mechanische Verifizierung durchführen maßgeschneiderte Auswahl, um die Sicherheit, Wirtschaftlichkeit und Eignung von Hochspannungsrohrtürmen aus verzinktem Stahl zu gewährleisten.

Auswahl nach Spannungsniveau

110-kV-Übertragungsleitungen
Empfohlen: Leichte gerade Hochspannungsrohrtürme aus verzinktem Stahl, Stahlrohrtürme mit kleinem Winkel
Gemeinsame Höhe: 21–42 m
Anwendbar: Städtische Verteilungsnetze, Industrieparks, Sammelleitungen für erneuerbare Energien

220-kV-Übertragungsleitungen
Recommended: Standard straight / tension-resistant high-voltage galvanized steel pipe towers, narrow-base steel pipe Türme
Gemeinsame Höhe: 30 m–63 m
Anwendbar: Regionale Backbone-Netze, städtische Ringnetze, Fluss- und Straßenkreuzungsprojekte

500 kV und höher Ultra-/Extrahochspannung
Empfohlen: Zugfeste Hochspannungsrohrtürme aus verzinktem Stahl mit großer Belastung, Zweikreis / Mehrkreis Stahlrohrtürme
Gemeinsame Höhe: 54 m–100 m
Anwendbar: Übertragung zwischen Provinzen und Regionen, weitreichende Leitungen, wichtige Exportkorridore für erneuerbare Energien

Auswahl nach Zeilenfunktion

Gerade Türme: Wird für gerade Linien ohne Winkel oder Winkel <5° verwendet, leicht, kostengünstig, schnell zu konstruieren

Winkeltürme: Wird für Leitungen mit Winkeln von 5°–90° verwendet, hält seitlichen Spannungen stand und weist eine höhere strukturelle Steifigkeit auf

Spannungstürme: Used for line sections, wire break protection, high-tension areas, can bear full conductor tension Gewährleistung der Redundanz der Leitungssicherheit

Terminaltürme: Einsatz an Leitungsstationseingängen, Anfangs-/Endpunkten von Umspannwerken, einseitig hoher Beanspruchung, mit reinforced structure design

Türme mit großer Spannweite: Used for crossing rivers, highways, railways, valleys, made of ultra-high-strength steel with thick galvanization, excellent wind vibration resistance

Auswahl nach Gelände und Umgebung

Berg-/hügeliges Gelände mit steilen Hängen, schwieriger Transport → Hochspannungs-Profilrohr aus verzinktem Stahl verwenden Türme, leichte Einzelteile, leicht zu heben, geringer Fundamentbedarf

Küsten-/Salznebelgebiete mit hoher Korrosion und Luftfeuchtigkeit → hochspannungsverzinkten Stahl mit dicker Zinkschicht verwenden Rohrtürme, Zinkschicht ≥100 μm, was die Korrosionsschutzlebensdauer erheblich verlängert

Starke Vereisung / eisbedeckte Bereiche mit einer Eisdicke >10 mm → verstärktes, hochspannungsverzinktes Stahlrohr verwenden Türme, Hauptmaterialquerschnitt vergrößern, Überlastfähigkeit gegen Eis verbessern

High wind / typhoon areas with design wind speed >35m/s → use high-wind-resistant high-voltage galvanized steel pipe towers, optimize taper and structure to reduce wind load

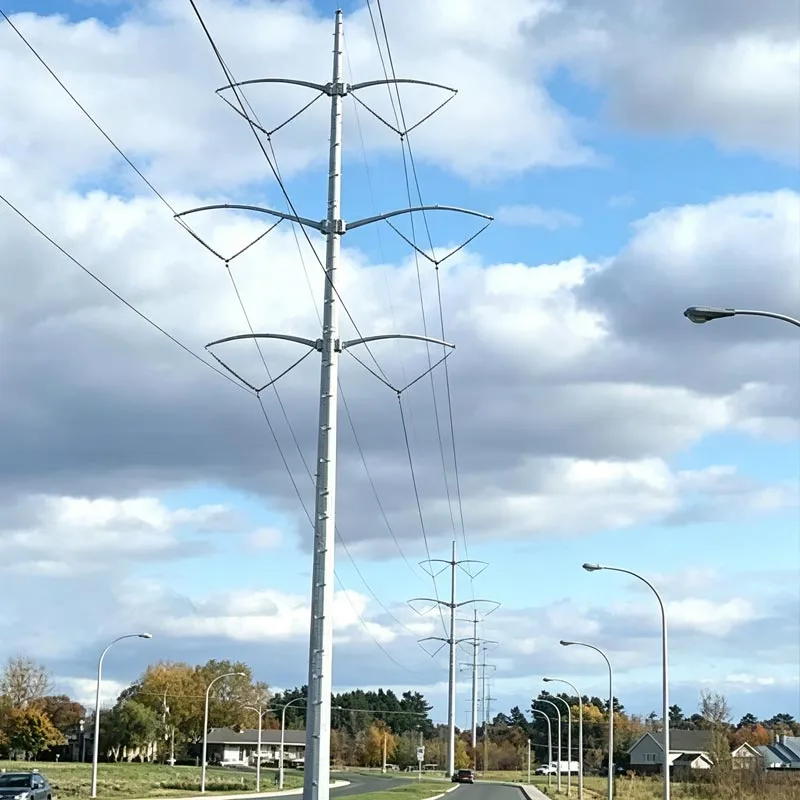

Urban / park areas with limited space and high aesthetic requirements → use narrow-base high-voltage galvanized steel pipe towers, small footprint, simple and aesthetically pleasing design

Auswahl nach Anzahl der Stromkreise

Einzelkreis: Herkömmliche Hochspannungsrohrtürme aus verzinktem Stahl, einfacher Aufbau, optimale Wirtschaftlichkeit

Doppelter Kreislauf: Zweikreisige Hochspannungsrohrtürme aus verzinktem Stahl, sparen Platz im Flur und sind für den Stadtgebrauch geeignet Gebiete und flächenarme Regionen

Mehrkreis / mehrere Stromkreise am selben Turm: Verwenden Sie für Korridore mit extrem hoher Spannungsdichte mehrere Stromkreise Hochleistungs-Hochspannungsrohrtürme aus verzinktem Stahl.

FAQ

Was sind die Vorteile von Hochspannungsrohrtürmen aus verzinktem Stahl im Vergleich zu Winkelstahltürmen?

Hochdruckverzinkte Stahlrohrtürme haben eine größere Querschnittsbiegesteifigkeit und einen geringeren Windwiderstand Koeffizient, der sie stärker gegen Wind und Erdbeben macht; Sie nehmen nur 1/3 bis 1/2 der benötigten Fläche ein Winkelstahltürme, wodurch Grundstückskosten gespart werden; Sie haben ein gepflegtes Aussehen, eine längere Lebensdauer und eine geringere Korrosionsbeständigkeit Wartungsanforderungen.

Wie wird die Qualität der Feuerverzinkung sichergestellt? Wie hoch ist die Lebensdauer?

Die hochdruckverzinkten Stahlrohrtürme von Anbang verwenden das Feuerverzinkungsverfahren nach nationalem Standard GB/T 13912. mit einer Zinkschichtdicke ≥85 μm, und jede Einheit wird von einem Dritten geprüft.

Under normal outdoor conditions, the corrosion resistance lifespan is ≥30 years, and the overall design lifespan is ≥50 years.

Wie hoch sind der Produktionszyklus und die Installationsschwierigkeiten von hochdruckverzinkten Stahlrohrtürmen?

Der herkömmliche Hochdruckrohrturm aus verzinktem Stahl hat einen Produktionszyklus für eine einzelne Charge von 15 bis 30 Tagen; es nutzt segmentierte Flanschverbindungen und Schraubenmontage vor Ort, sodass keine große oder komplexe Ausrüstung erforderlich ist. Normal Bauteams können die Installation unter Anleitung abschließen, wobei die Installationseffizienz um 50 % höher ist aus Winkelstahltürmen.

Können hochdruckverzinkte Stahlrohrtürme an spezielle Gelände angepasst werden?

Ja. Basierend auf Bedingungen wie großer Höhe, starkem Eis, Salznebel an der Küste und erdbebengefährdeten Gebieten Material, Wandstärke, Fundamenttyp und strukturelle Festigkeit von hochdruckverzinkten Stahlrohrtürmen können angepasst werden und eine spezielle Designlösung kann bereitgestellt werden.

Welche Leistungen sind beim Kauf von hochdruckverzinkten Stahlrohrtürmen enthalten?

Es umfasst Design, Produktion, Transport, Installationsanleitung vor Ort, eine 5-Jahres-Garantie und lebenslange Garantie Kundendienst. Es werden vollständige technische Dokumente bereitgestellt, einschließlich Inspektionsberichten und Zertifikaten Konformitäts- und mechanische Berechnungsbücher.
