Lieferant von Winkelstahl-Transpositionstürmen aus China

Als Hauptlieferant von Hochspannungsmasten stützt sich das Unternehmen auf die Stärke nationaler High-Tech-Unternehmen und die lokale komplette Industriekette von Qingdao.Qingdao Anbang Neue Energiebeschäftigt sich seit mehr als zehn Jahren intensiv mit der intelligenten Herstellung von Energiestahlkonstruktionen, konzentriert sich dabei auf die Kernbedürfnisse von Hochspannungs- und Höchstspannungsübertragungsleitungen und erstellt eine Produktmatrix hochwertiger Winkelstahl-Transpositionstürme.

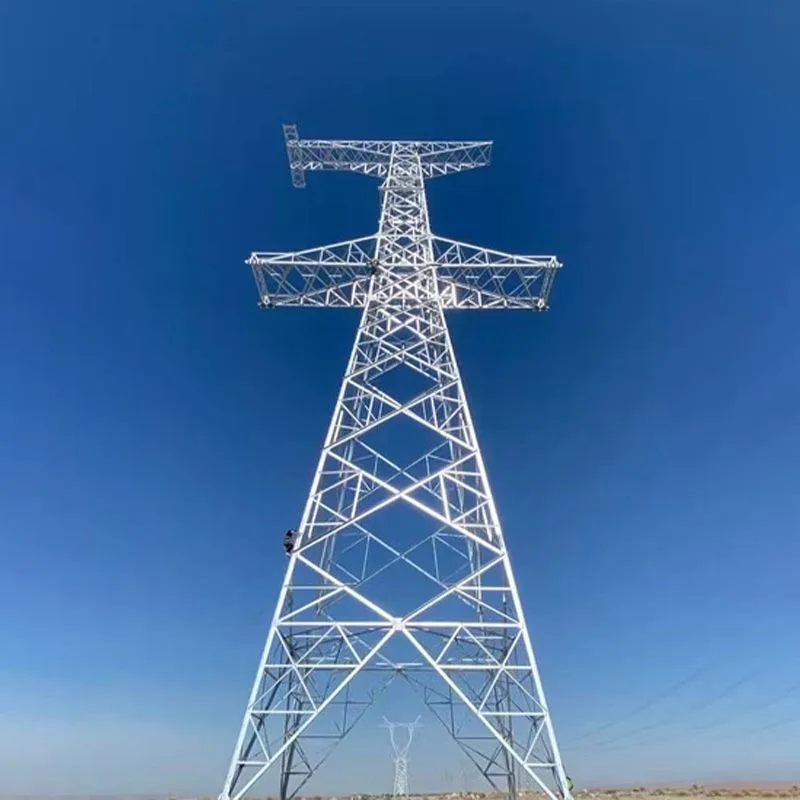

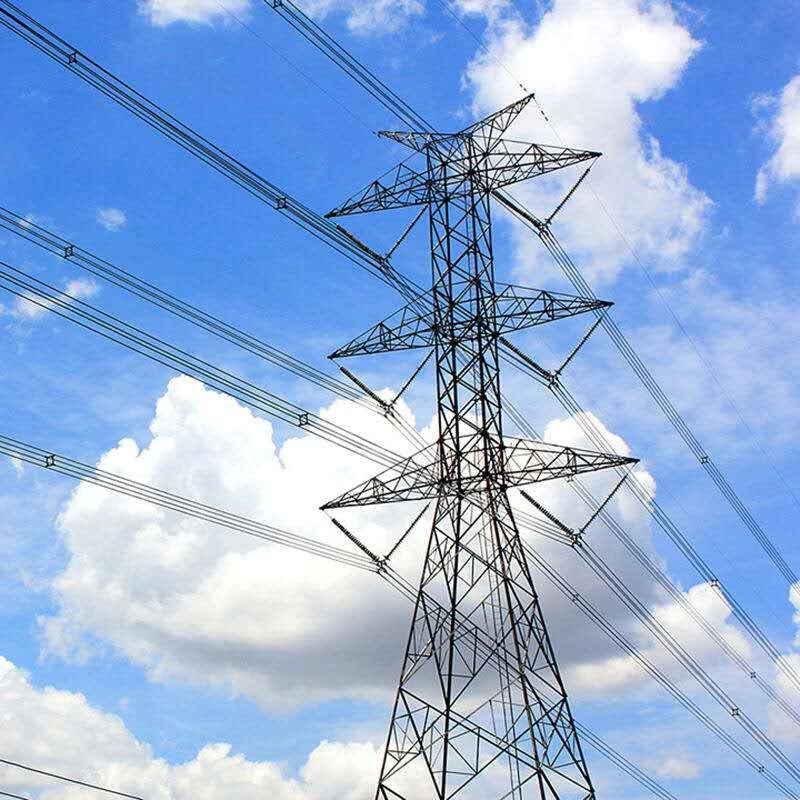

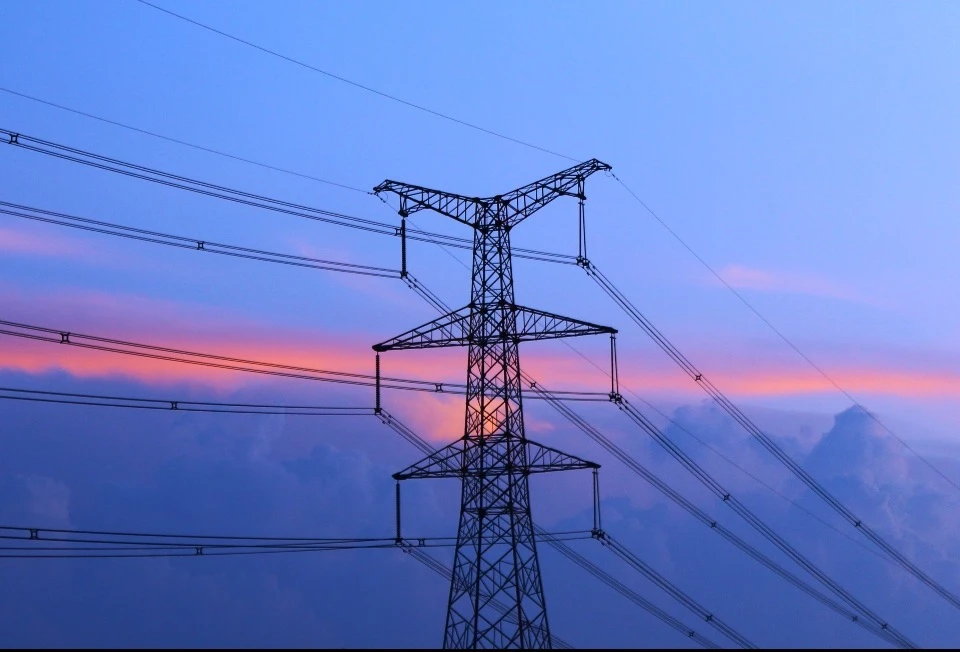

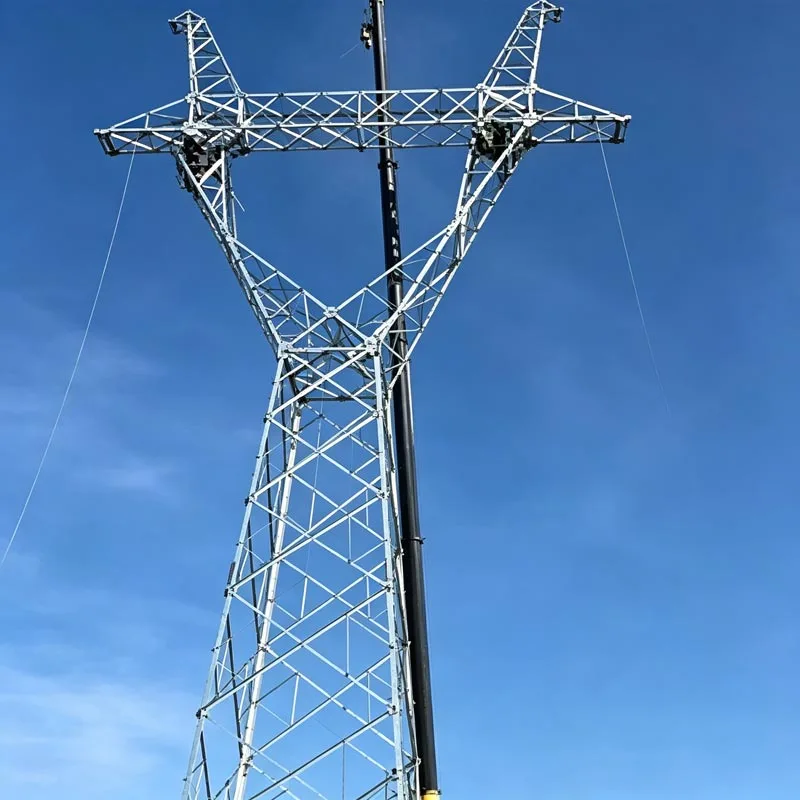

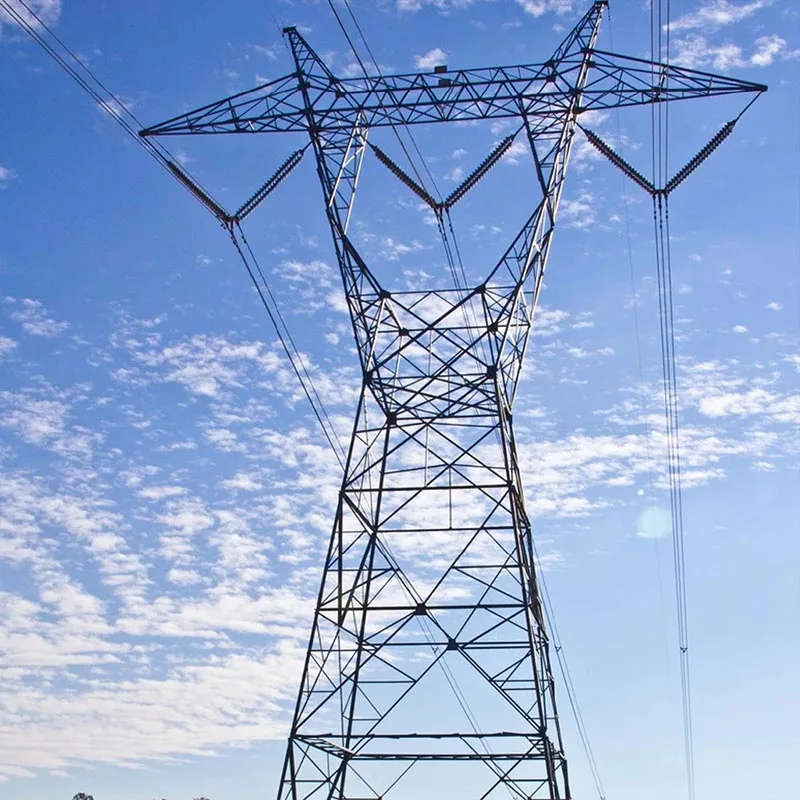

Was ist ein Winkelstahl-Transpositionsturm?

Der Winkelstahl-Transpositionsturm ist ein exklusiver Spezialturm für Hochspannungs- und Ultrahochspannungsübertragungsleitungen mit hochfestem Q235/Q355-Winkelstahl als Kernmaterial, der durch Schraubverbindungen zu einer Raumfachwerkstruktur zusammengefügt wird und dessen Kernfunktion darin besteht, den periodischen räumlichen Positionsaustausch von Dreiphasenleitern zu realisieren, in Laien ausgedrückt, darin, abwechselnd die Sitze für Dreiphasenleiter zu wechseln.

Anders als bei gewöhnlichen Winkelstahl-Sendemasten achtet das strukturelle Design stärker auf die räumliche Anpassungsfähigkeit und Kraftstabilität der Drahtumsetzung und fügt spezielle Umsetzarmaturen und Drahtführungsstrukturen hinzu, die die Phasenlage des Drahtes genau anpassen können, sodass der Dreiphasendraht auf der gesamten Leitung unterschiedliche räumliche Positionen einnimmt, um die elektrischen Parameter wie Dreiphaseninduktivität, Kapazität und Impedanz auszugleichen.

Als wichtiger Spezialmastturm von Hochspannungsübertragungsleitungen übernimmt er nicht nur die Grundfunktionen der Drahtmontage, Tragfähigkeit, Wind- und Erdbebenfestigkeit, sondern schützt auch wirksam Generatoren, Transformatoren und andere Energieanlagen, verhindert Fehlfunktionen des Relaisschutzes, reduziert induktive Störungen der umgebenden Kommunikationsleitungen und gewährleistet die Sicherheit, Effizienz und Stabilität der Fernübertragung.

Was sind die Klassifizierungen von Transpositionstürmen aus verzinktem Winkelstahl?

Der Winkelstahl-Transpositionsturm Qingdao Anbang New Energy verfügt über eine vollständige Kategorie, kombiniert mit den drei Kerndimensionen Spannungsniveau, Transpositionsmodus und Strukturtyp. Jede Serie folgt strikt der nationalen Standardproduktion der Energiewirtschaft unter Berücksichtigung der Universalität und exklusiven Anpassungsfähigkeit und entspricht genau den individuellen Anforderungen verschiedener Hochspannungsübertragungsprojekte:

1. Nach Spannungsniveau

Deckt Hochdruck-Winkelstahl-Transpositionstürme (110 kV-220 kV) und Ultrahochdruck-Winkelstahl-Transpositionstürme (≥330 kV) ab.

DerHochspannungsmodelleignet sich für Industrieparks und überregionale Übertragungszweigleitungen, um den Anforderungen der konventionellen Fernübertragung und -umsetzung gerecht zu werden.

Das UHV-Modell ist mit einer strukturellen Verstärkung ausgestattet, um die Fachwerkdichte und die Knotenlagerung zu optimieren, und eignet sich für Fernübertragungsleitungen mit großer Kapazität von 500 kV und mehr, wodurch eine genauere Phasenanpassung erreicht und das Gleichgewicht der dreiphasigen Parameter sichergestellt werden kann.

2. Division durch Transposition

Es ist in zwei Kategorien unterteilt: Einzelturm-Transpositionstyp und Doppelturm-Transpositionstyp.

Der Einzelturm-Transpositionstyp verfügt über ein kompaktes Design mit einer stromlinienförmigen Struktur und einer geringen Stellfläche, das für Szenarien mit begrenztem Leitungsraum geeignet ist und die dreiphasige Leitertransposition auf einem einzigen Turm abschließen kann.

Der Zwei-Turm-Transpositionstyp ist das empfohlene Schema für UHV-Leitungen von 500 kV und mehr, das die Drahttransposition durch die Synergie der beiden Türme mit größerer Stabilität realisiert und sich für Hochlast- und Fernübertragungsszenarien eignet und normalerweise alle 100 km mit 1-2 Sätzen von Transpositionstürmen ausgestattet ist.

3. Aufgeteilt nach Strukturtyp

Es ist in einen Weinglas-Winkelstahl-Umsetzungsturm, einen Katzenkopf-Winkelstahl-Umsetzungsturm und einen Trocken-Winkelstahl-Umsetzungsturm unterteilt.

Der Weinglastyp ist für die horizontale Anordnung der Drähte geeignet, und der Transpositionsvorgang ist praktisch, was die gängige Wahl von Hochspannungsleitungen ist.

Der Katzenkopftyp verfügt über eine dreieckige Drahtanordnung, die eine hervorragende Wind- und Eisbeständigkeit aufweist und für komplexe Umgebungen wie Küsten- und Alpenumgebungen geeignet ist.

Die Trockenstruktur weist eine große Steifigkeit und starke Tragfähigkeit auf und eignet sich für schwere Lasten und Umsetzungsszenarien mit großer Spannweite.

Produktspezifikationen

In welchen Szenarien können Angle Steel Transposition Towers eingesetzt werden?
