Maßgeschneiderter Lieferant von Kabelendmasten

Qingdao Anbang Neue Energieverfügt über umfassendes Fachwissen in der gesamten Industriekette für Energiestahlkonstruktionen. Für 35-kV- bis 220-kV-Netzprojekte, neue Energieintegrationsprojekte und die Erneuerung des Stadt-Land-Netzes passen wir eine komplette Serie integrierter Winkelstahl- und Stahlrohrkabelmasten individuell an und entwickeln sie. Wählen Sie uns als Ihren Hersteller und holen Sie sich ein Angebot für Ihr neues Projekt ein!

Was ist ein Kabelabschlussturm?

Kabelendmasten sind wichtige Übergangsbauwerke, die Hochspannungsfreileitungen mit unterirdischen Kabelsystemen verbinden.

Sie dienen als zentrale Stahlkonstruktionsanlagen am Ende des Stromnetzes und übernehmen mehrere Funktionen, darunter die einseitige Leiterspannungsverankerung, die Montage von Kabelanschlüssen, den Einsatz von Überspannungsableitern, den Übergang der Leitungsisolierung und die elektrische Sicherheitsisolierung.

Sie sind wichtige Geräte für den Zugang zu Umspannwerken, die Umwandlung städtischer Freileitungen in unterirdische Leitungen und die Integration neuer Energiekraftwerke in das Netz.

Diese Türme verfügen über ein verstärktes strukturelles mechanisches Design, ein integriertes elektrisches Sicherheitslayout und küstenwetterbeständige Korrosionsschutzsysteme. Sie befassen sich mit den Problemen traditioneller Terminaltürme wie großer Landbelegung, unzureichender Spannungsredundanz, begrenztem Betriebs- und Wartungsraum und schlechter Anpassungsfähigkeit an die Umwelt.

Unsere Lösungen bieten umfassende Verbesserungen in Bezug auf mechanische Belastbarkeit, elektrische Isolierung, Standortanpassungsfähigkeit und langfristige Haltbarkeit und bieten hochzuverlässige integrierte Lösungen für die Endverbindungen des Stromnetzes.

Produktkategorien

1. Monopol-Kabelabschlussturm aus Stahl

Entworfen mit einer einsäuligen Stahlrohrstruktur, wobei als Hauptmaterial hochfeste Q355B-Stahlrohre verwendet werden. Das Gesamtdesign ist einfach und nimmt nur wenig Platz ein, geeignet für kompakte Stadtgebiete und Szenarien mit hohen Landschaftsanforderungen.

Die Turmhöhe kann nach Bedarf angepasst werden (8 m–25 m), ist für Spannungsebenen von 35 kV–110 kV geeignet und bietet die Vorteile einer hohen Windlastbeständigkeit, einer bequemen Installation sowie einer effizienten Bedienung und Wartung.

Es verfügt über eine integrierte Klemmenmontageplattform und ein Blitzschutz-Erdungssystem mit Korrosionsschutz durch Feuerverzinkung und geschlossene Beschichtungstechnologie.

Es kann in großem Umfang in städtischen Grüngürteln, innerhalb von Umspannwerkzäunen, Industrieparks und anderen engen Standorten eingesetzt werden, wobei es Praktikabilität mit Ästhetik in Einklang bringt und die Schwierigkeit der Standortauswahl erheblich reduziert.

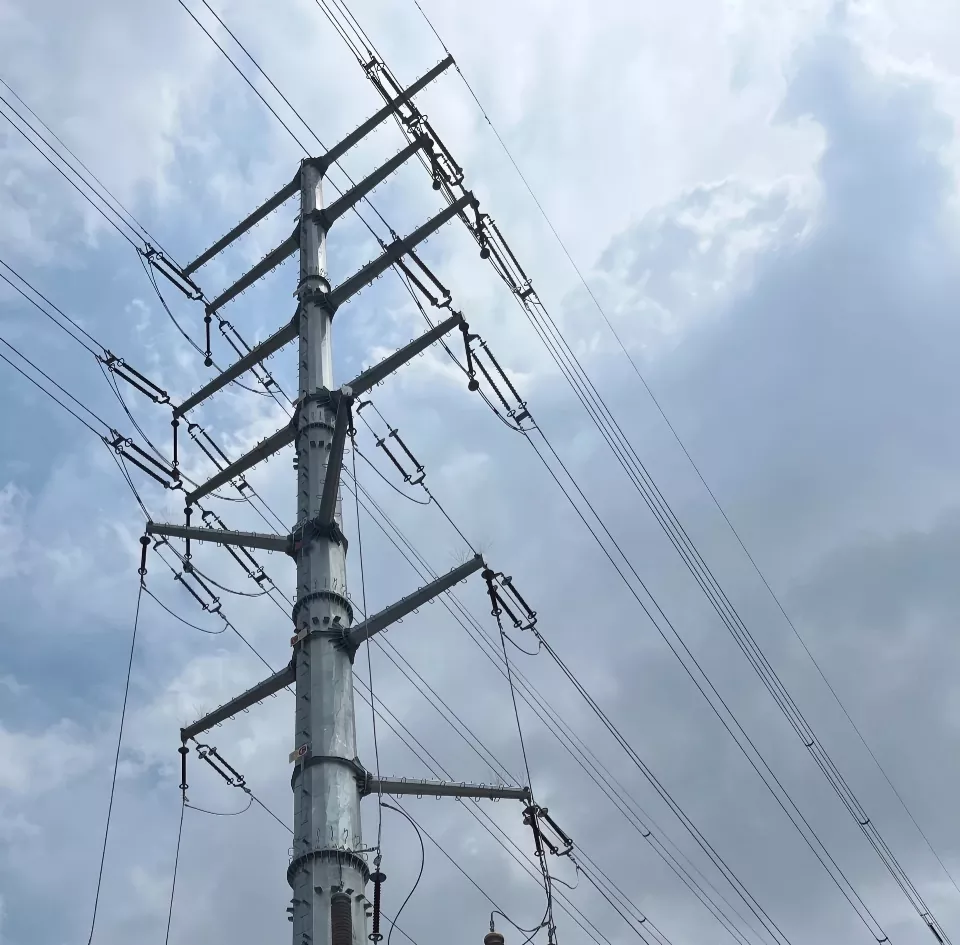

2. Mehrkreiskabel-Steigstange

Speziell für die Anforderungen an Mehrkreis-Kabelsteigleitungen entwickelt, unterstützt es 2–4 Stromkreise gleichzeitig und ist für Hochspannungsebenen von 110 kV–220 kV geeignet. Es verwendet eine modulare Polstruktur, die Kabelklemmenmontage, Leitungsübergang und elektrische Sicherheitsisolationsfunktionen kombiniert.

Der Mast ist für die Spannungsverteilung optimiert und kann die unausgeglichene Spannung mehrerer Stromkreise mit mehreren reservierten Klemmenmontagepunkten und Wartungsplattformen aushalten.

Mehrkreisige Kabel-Steigstangeeignet sich für die Netzintegration mit mehreren Stromkreisen in neuen Energiekraftwerken und zum Ausbau des städtischen Verteilungsnetzes, wodurch der Bau mehrerer Einkreisanlagen überflüssig wird, die Flächennutzung und Baukosten des Projekts effektiv rationalisiert werden und eine zentrale Verwaltung und effiziente Wartung von Mehrkreisleitungen erreicht wird.

3. Kabelanschlussturm vom Portaltyp

Nimmt eine Doppelsäulen-Portalstruktur mit anpassbarer Spannweite (10 m–30 m) an, die für Spannungsebenen von 110 kV–220 kV geeignet ist und eine hohe Tragfähigkeit und ausreichenden elektrischen Sicherheitsabstand bietet. Wird hauptsächlich für die Montage von Kabelanschlüssen mit großer Kapazität und Übergangsknoten zwischen Freileitungen über große Entfernungen und Erdkabeln verwendet.

Der Portalquerträger verfügt über mehrere reservierte Montagepunkte, die mehrere Kabelklemmen- und Ableitersätze gleichzeitig tragen können und sich für Umspannwerksabgänge und überregionale Leitungsklemmenverbindungen für Großprojekte eignen.

Es verfügt über eine hervorragende strukturelle Stabilität, hält extremen Wetterbelastungen stand, erfüllt die Akzeptanzstandards großer Stromnetzprojekte des State Grid und Southern Grid und ist für Hochlast- und Hochzuverlässigkeitsanforderungen an die Stromübertragung geeignet.

4. 132-kV-Übergangsübertragungsturm

Speziell für 132-kV-Spannungsebenen entwickelt, mit Schwerpunkt auf dem Übergang zwischen Freileitungen und Erdkabeln, wobei die Doppelfunktionen von Terminalturm und Übertragungsturm integriert sind. Es übernimmt die Kabelklemmenmontage und den Isolationsübergang und kann auch gespannte Leiter verankern und die Leitung umleiten.

Der Turm verwendet eine kombinierte Struktur aus Winkelstahlgitter oder Stahlrohr mit ausreichender Spannungsredundanz, die den DL/T-Standards der Energieindustrie entspricht. Das Korrosionsschutzsystem ist speziell für verschiedene regionale Szenarien optimiert und kann in großem Umfang bei der Integration neuer 132-kV-Energienetze, der Erneuerung städtischer und ländlicher Netze sowie bei Übergängen von Industrieparks eingesetzt werden, um einen reibungslosen Übergang und eine sichere Übertragung zu gewährleisten und ein Gleichgewicht zwischen Universalität und spezialisierter Anpassung herzustellen.

Kernstärken

1. Besondere Struktur

Im Gegensatz zum Zwei-Wege-Ausgleichskraftdesign herkömmlicher Übertragungsmasten sind die Anbang-Kabelendmasten ausschließlich für unidirektionale, sehr große unausgeglichene Spannungen verstärkt.

Die Hauptmaterialien, Turmbeine und Flanschknoten des Turmkörpers sind alle verschlüsselt, verdickt und optimiert, und die Kipp- und Verdrehfestigkeit übertrifft die allgemeinen Standards für zugfeste Türme bei weitem.

Die Grundtragfähigkeit ist für Redundanz reserviert und passt sich den Spezifikationen der DL/T-Energieindustrie an, die extremen Winden, Vereisung und seismischen Belastungen standhalten, die versteckten Gefahren einer Unterbrechung der Endleitung und eines Turmversatzes von der Grundursache der Struktur vermeiden und den langfristig stabilen Betrieb der Endverbindung des Stromnetzes gewährleisten können.

2. Integriertes Plattformdesign

Unser Kabelabschlussturm verfügt über eine integrierte, standardisierte Plattform zur Montage von Kabelabschlüssen, Überspannungsableitern und Einführungsübergangshalterungen. Dieses Design integriert herkömmliche eigenständige Abschlussstrukturen, Montagehalterungen und Erdungssysteme in einer einzigen, einheitlichen Turmstruktur.

Durch dieses Design entfällt die Notwendigkeit, zusätzliche Stützstrukturen für den Tiefbau zu errichten, wodurch der erforderliche Flächenbedarf reduziert und die Bauabläufe und der Materialverbrauch minimiert werden.

Darüber hinaus umfasst dieses integrierte Plattformdesign spezielle Zugangswege für Betrieb und Wartung sowie Sicherheitseinrichtungen. Dies erleichtert die bequeme Installation von Geräten, Routineinspektionen und Notfallreparaturen und senkt letztendlich sowohl die Gesamtinvestitionskosten des Projekts als auch die langfristigen Betriebs- und Wartungskosten.

3. Wetterbeständigkeit und Korrosionsschutzsystem

Die Hauptstruktur des Turms besteht aus hochfestem, niedriglegiertem Q355B-Stahl und nutzt ein zweischichtiges Schutzverfahren, das Feuerverzinkung mit einer versiegelten Korrosionsschutzbeschichtung kombiniert.

Die Beschichtungsdicke und die Korrosionsschutzformulierung wurden von Anbang speziell optimiert, um den rauen Umweltbedingungen in Küstenregionen – gekennzeichnet durch hohe Salzsprühnebel, hohe Luftfeuchtigkeit und starke Seewinde – standzuhalten und eine robuste Beständigkeit gegen Salzkorrosion, Oxidation und Säure-Base-Alterung zu bieten.

Alle strukturellen Schrauben und Flansche werden einer ähnlichen Korrosionsschutzversiegelung unterzogen, wodurch eine geplante Lebensdauer von über 30 Jahren gewährleistet wird.

Die Partnerschaft mit Anbang trägt dazu bei, die Häufigkeit zukünftiger Neubeschichtungen und des Austauschs von Komponenten für Ihr Projekt zu minimieren und gleichzeitig die volle Anpassungsfähigkeit an eine Vielzahl stark korrosiver Umgebungen sicherzustellen – einschließlich Bergregionen im Landesinneren, Wattflächen an der Küste und Industrieparks.

4. Schmale Basis, leichte Anpassung

Um den Herausforderungen enger Korridore, knapper Landressourcen und dichter Umgebungsarchitektur innerhalb städtischer Stromnetze gerecht zu werden, haben wir eine Reihe schmaler, kompakter Terminaltürme eingeführt.

Diese Produktserie zeichnet sich durch optimierte Turmbasisabmessungen und windresistente Strukturdesigns aus, was zu einer kleineren Grundfläche und einem reduzierten Luvquerschnitt führt.

Diese Serie von Terminaltürmen erfüllt alle strukturellen Belastungsanforderungen und elektrischen Sicherheitsabstandsstandards vollständig und bietet gleichzeitig eine flexible Anpassungsfähigkeit an verschiedene städtische Landumgebungen – einschließlich Grüngürtel, Umspannwerksmauern und Randbereiche neuer Energieanlagen. Sie bieten eine praktische Lösung für die Schwierigkeiten, die bei der Platzierung von Terminalmasten bei Modernisierungsprojekten für städtische Stromnetze häufig auftreten.

5. Flexible Anpassung über alle Spannungsebenen hinweg

Unser Produktportfolio umfasst alle wichtigen Hochspannungsklassen – einschließlich 35 kV, 110 kV und 220 kV – und unterstützt die individuelle Anpassung verschiedener Tragwerkskonstruktionen, wie z. B. Winkelstahlgittertürme, einsäulige Stahlrohrtürme und mehrkreisige Verbundtürme.

Turmhöhe, Traversenkonfiguration, Isolatorbefestigungsparameter, Erdungssysteme und Blitzschutzeinrichtungen können alle an spezifische Anforderungen angepasst werden.

Wir sind in der Lage, die Anforderungen verschiedener technischer Projekte zu erfüllen – von der Integration von Wärmestromnetzen und der Übertragung erneuerbarer Energien (Wind und Sonne) bis hin zum Ausbau städtischer und ländlicher Verteilungsnetze und interregionalen Leitungsendverbindungen – und bieten umfassende, maßgeschneiderte Lieferlösungen aus einer Hand.
