Hochspannungsstahlrohrturm

Der Hochspannungs-Stahlrohrturm Qingdao Anbang New Energy ist eine zentrale Übertragungsunterstützungsausrüstung „Design-Fertigung-Installations-Service“. Speziell entwickelt für Hochspannung von 10 kV bis 1000 kV. Ultrahochspannung (UHV) und Höchstspannungsleitungen deckt es mehrere Strukturtypen ab, darunter Gittertypen, einsäuliger konischer Typ und kombinierter Typ mit schmaler Basis.

Als „Top 10 Stahlrohrstangenunternehmen des Jahres 2022“ wurde das Unternehmen stützt sich auf 20 Kernpatente, eine jährliche Produktionskapazität von 50.000 Tonnen und Zertifizierungen in nationaler/industrieller Hinsicht Standards wie GB/T 2694 und GB 50205.

Das Produkt besteht aus hochfestem Stahl der Güteklasse Q355B/Q420/Q460 Feuerverzinkung, Korrosionsschutz, patentierte Schweißtechnologie und verstärkte Strukturkonstruktion.

Es kann funktionieren Stabil in komplexen Szenarien wie taifungefährdeten Gebieten, Regionen mit starker Vereisung und städtischen Sperrkorridoren sicher und zuverlässige Energieübertragungslösungen für die Bereiche Energie, Kommunikation, Industrie und andere Bereiche Hunderte von Kunden weltweit erfolgreich betreut. Beide erhielten großes Lob von den Kunden.

Kernvorteile

Patentierte Ermächtigung für stabile Struktur

Exklusives Eigentum an Kernpatenten, einschließlich „Verstärkte Struktur für Macht.“ Turmstahlkomponenten“ und „Spezielle Schweißvorrichtung für Winkelstahlturmbasis“. Durch dreieckige stabile Stütze Design und lochfreie Verstärkungstechnologie erhöhen die Tragfähigkeit, ohne die Körperfestigkeit zu beeinträchtigen.

Die Die Schweißvorrichtung ist an die Positionierung verschiedener Spezifikationen von Stahlplatten anpassbar. Schweißnähte werden zerstörungsfrei ausgeführt Tests, die eine hohe Gelenksteifigkeit und minimale Exzentrizität gewährleisten. Seine Windvibrations- und Anti-Eis-Fähigkeiten sind herkömmlichen Produkten deutlich überlegen.

Hohe Festigkeit und Korrosionsbeständigkeit für längere Lebensdauer

Hauptmaterialien sind niedriglegiert hochfester Stahl. Die Die Dicke der feuerverzinkten Beschichtung beträgt nicht weniger als 85 μm und die geschlossene Stahlrohrstruktur ist effektiv verhindert Wasser- und Staubansammlung, wodurch eine Korrosionsschutzlebensdauer von über 30 Jahren erreicht wird.

Streng kontrollierte Rute Biegen Grad (≤2‰ Länge) und Ovalität (≤2D/1000) gewährleisten die Anpassungsfähigkeit an raue Umgebungen wie starke Salzsprühnebel Küstengebiete und starker Wind und Sand im Nordwesten Chinas, wobei die tägliche Wartungsarbeitsbelastung nur 1/3 der von beträgt traditionell Eisentürme.

Szenarioanpassungsfähigkeit mit optimaler Grundfläche

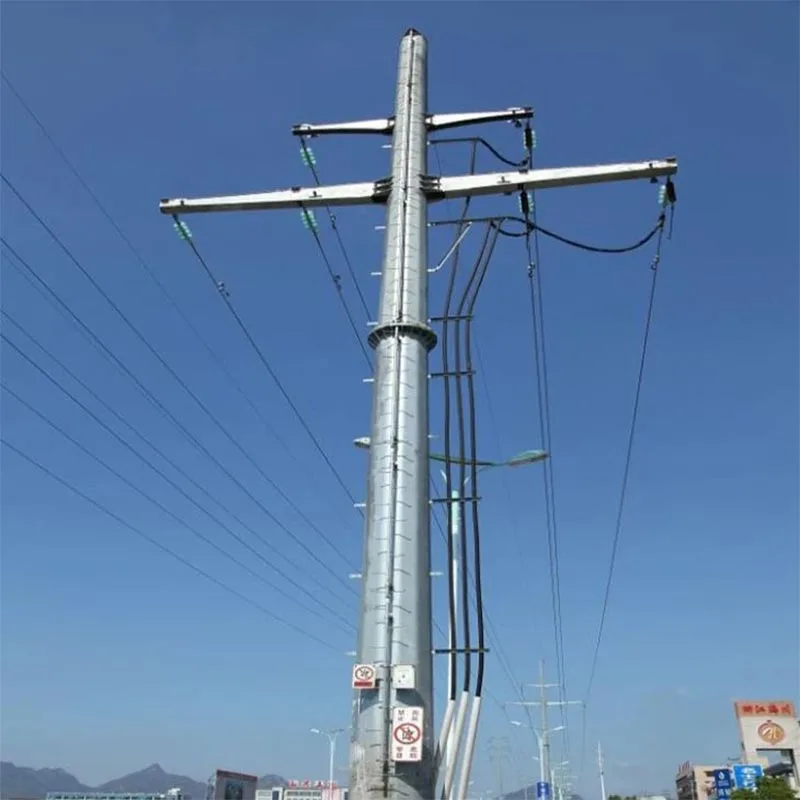

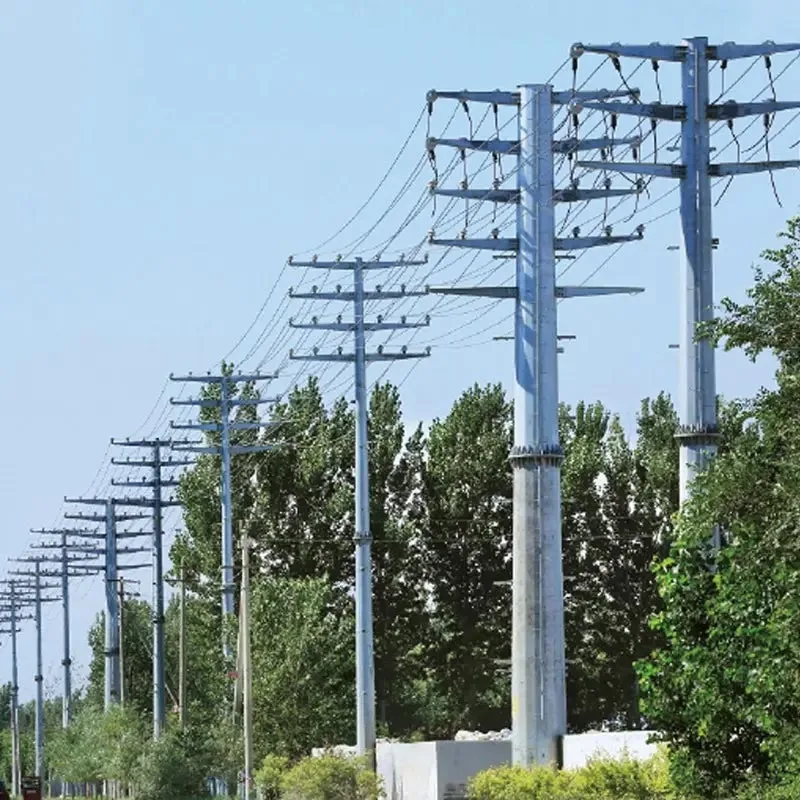

Mehrere Strukturoptionen verfügbar (schmale Basis). kombinierter Typ, einsäuliger konischer Typ). Der Einrohrturm benötigt lediglich ein kreisförmiges Fundament, wodurch die Grundfläche noch weiter reduziert wird als 60 % im Vergleich zu Winkelstahltürmen, perfekt geeignet für die Umgestaltung städtischer Stromnetze und Industrieparks und andere Korridor-beschränkte Szenarien.

Der stromlinienförmige Stahlrohrquerschnitt weist einen niedrigen Windwiderstandskoeffizienten auf, Reduzierung der Windlast um 30 % in taifungefährdeten Gebieten und weitläufigen Abschnitten (Fluss-/Schluchtüberquerungen). Für UHV-Szenarien: die Die Turmhöhe kann 130 m und das Turmgewicht 260 Tonnen erreichen und erfüllt damit die Anforderungen der Zweikreisstromversorgung Übertragung.

Full-Chain-Service für effiziente Lieferung

Bietet schlüsselfertige Dienstleistungen einer „maßgeschneiderten Designfabrik“. Vorfertigung-Vor-Ort-Montage". Die 50.000 Quadratmeter große Produktionsbasis garantiert eine schnelle Massenproduktion.

Verfeinerte Annahme Bei Bauprojekten wie dem Heben hochfester Nylonseile ist der Installationszyklus um 20 % kürzer Industrie Durchschnitt. Es wird umfassender technischer Support einschließlich Fundamentdesign und Komponentenanpassung bereitgestellt.

Anwendungsszenarien

Kraftübertragungsfeld: 110kV-1000kV UHV/extra-high-voltage power transmission lines and Umspannwerksstrukturen, especially suitable for cross-regional energy transmission projects in Inner Mongolia, Guangxi and other regions.

Städtische und industrielle Szenarien: Modernisierung des städtischen Stromnetzes, Stromverteilung in Industrieparks, und 10 kV Leistung Übertragungsprojekte für Lade- und Wechselstationen. Das Design mit schmaler Basis reduziert die Kosten für den Grundstückserwerb und Passt sich an komplexe Gebäudeumgebungen mit hoher Dichte an.

Komplexe Klimazonen und Gelände: Taifungefährdete Küstengebiete, starke Vereisungsgebiete im Südwesten China, starker Wind Geschwindigkeitsgebiete im Nordwesten der Gobi sowie weitreichende Übertragungsabschnitte wie Fluss-/Schluchtüberquerungen.

Anpassung an mehrere Branchen: Unterstützung von Kommunikationsbasisstationen, Radio- und Fernsehtürmen und besondere Kraft Übertragungseinrichtungen für das Militär. Es stehen anpassbare Turmstrukturen verschiedener Spezifikationen zur Verfügung spezifische Bedürfnisse erfüllen.

Spezifikationen Parameter

Häufig gestellte Fragen (FAQ)

1. Sind die Kosten für Hochspannungsstahlrohrtürme höher als für herkömmliche Winkelstahltürme?

Die anfänglichen Herstellungskosten sind etwas höher, aber die Gesamtkosten sind vorteilhafter! Der Stahl Der Rohrturm ist leichter (30 % Gewichtsreduzierung bei gleicher Last), wodurch die Kosten für den Fundamentbau gesenkt werden 20%-40%.

Bei einer Korrosionsschutzlebensdauer von bis zu 30 Jahren betragen die späteren Wartungskosten nur 1/3 davon traditionelle Winkelstahltürme. Darüber hinaus reduziert die kompakte Grundfläche die Kosten für den Grundstückserwerb erheblich städtischen Gebieten, was zu einer deutlich höheren Wirtschaftlichkeit bei langfristiger Nutzung führt.

2. Wie kann die Stabilität und Sicherheit des Turms bei UHV-Langstreckenprojekten gewährleistet werden?

UHV-Türme mit großer Spannweite verfügen über gitterartig verstärkte Strukturen, wobei die Hauptmaterialien aus hochfestem Q460-Stahl bestehen. Die Kraftverteilung wird durch 3D-Finite-Elemente-Analyse optimiert und Gelenke werden durch Überschneidung doppelt fixiert Linienschweißen und Flanschverbindung mit Exzentrizität ≤3 mm. Vor der Auslieferung werden Windkanaltests und Modelltests im Maßstab 1:10 durchgeführt Es werden Belastungsgrenzprüfungen durchgeführt.

Nach der Installation vor Ort erfolgt die Ultraschall-Fehlererkennung und die Gesamtvertikalität Es werden Inspektionen durchgeführt, um die Einhaltung der Lastanforderungen für die 1000-kV-UHV-Stromübertragung sicherzustellen. Das Produkt hat hat in mehreren flussübergreifenden UHV-Projekten stabil gearbeitet.

3. Wie führt man die tägliche Wartung durch und wie sieht der Wartungszyklus aus?

Die Wartung ist einfach und bequem! Es wird empfohlen, einmal im Jahr regelmäßige Inspektionen durchzuführen: Überprüfen Sie die Festigkeit der Schrauben, Empfindlichkeit der Absturzsicherungsschienen (falls vorhanden) und freie Hindernisse rund um den Turm.

Die Ausbesserung der Korrosionsschutzbeschichtung sollte je nach Umgebungsbedingungen alle 5–8 Jahre durchgeführt werden. Die Die geschlossene Stahlrohrstruktur verhindert innere Korrosion und macht häufige Überholungen überflüssig Dadurch wird der Wartungsaufwand deutlich reduziert.

4. Wird kundenspezifisches Design unterstützt und wie ist der Lieferzyklus?

Eine vollständige Anpassung des Szenarios ist verfügbar! Die Turmstruktur kann je nach Spannungsniveau und Last maßgeschneidert werden Anforderungen, Gelände und Klima, Platzbeschränkungen und andere Parameter.

Der Lieferzyklus für Standard Produkte beträgt 15-30 Tage; Bei großen UHV-Türmen oder kundenspezifischen Produkten kann der Zyklus je nach Projekt ausgehandelt werden Maßstab. Die jährliche Produktionskapazität des Unternehmens von 50.000 Tonnen gewährleistet eine schnelle Massenproduktion und Lieferung.
