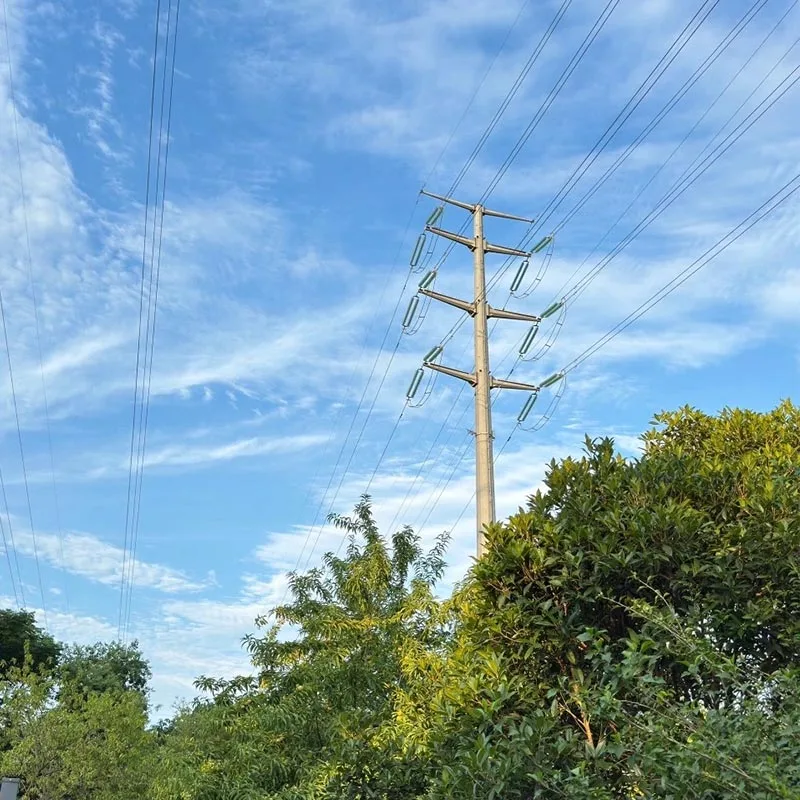

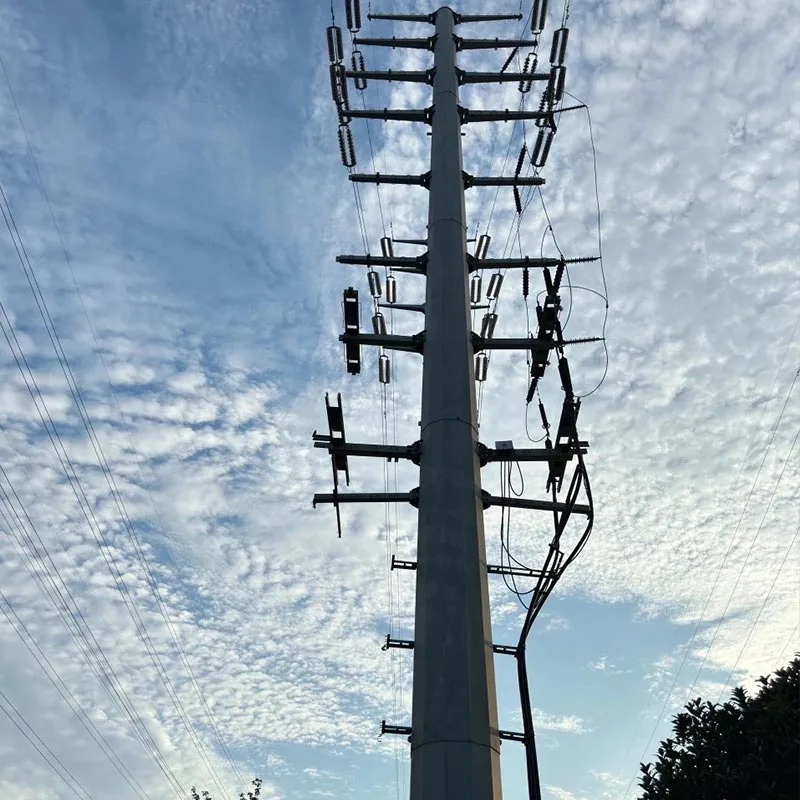

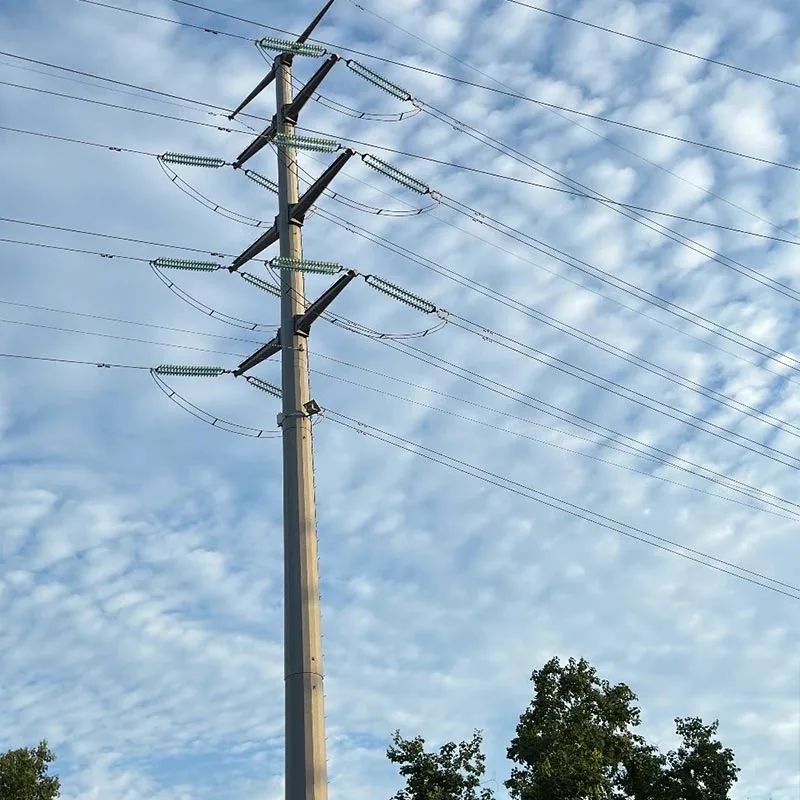

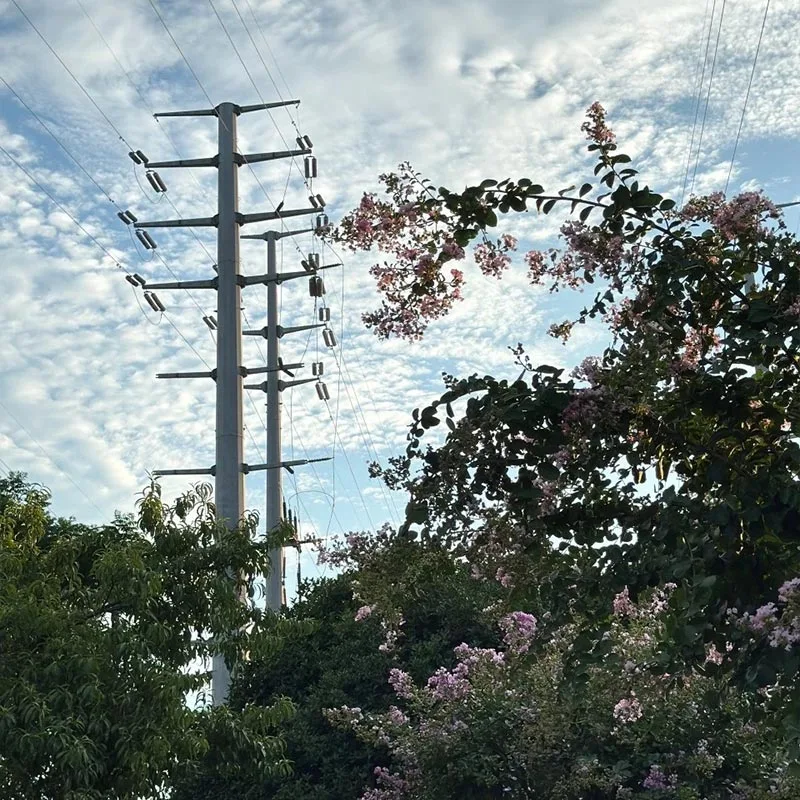

Übertragungsturm aus verzinktem Stahlrohr

Die Übertragungstürme aus verzinktem Stahlrohr von Qingdao Anbang New Energy verwenden hochfeste Stahlrohre Q355B/Q420 als Basis Material, verarbeitet durch einen gesamten Feuerverzinkungsprozess und mit konischem/mehrseitigem Rohrdesign Strukturen.

Sie bieten Vorteile wie hervorragende Korrosionsbeständigkeit, strukturelle Stabilität, effiziente Installation, und kompakte Landnutzung. Die Produkte werden häufig in städtischen Stromnetzen, bei der Bergübertragung, an der Küste und in der Industrie eingesetzt Verschmutzungsbereiche, die einen langfristig stabilen Betrieb in extremen Umgebungen ermöglichen und eine wichtige unterstützende Ausrüstung für sind moderne Übertragungsprojekte.

Produktvorteile

Hohe Haltbarkeit

Übertragungsmasten aus verzinktem Stahlrohr sind insgesamt feuerverzinkt Verzinkung mit einer Zinkschichtdicke von ≥85 μm, die sowohl eine physikalische Isolierung als auch einen elektrochemischen Schutz bietet.

Im Freien Die Lebensdauer beträgt mehr als 30 Jahre und ist für raue Umgebungen wie Küstengebiete, starken Salznebel und Industrie geeignet Verschmutzung.

Stabile Struktur

Rohrabschnitte weisen eine gleichmäßige Spannungsverteilung und eine hohe Biegung auf Steifheit. Der Windwiderstandskoeffizient ist 20–40 % niedriger als bei Winkelstahltürmen.

Hält Stufe 11 stark stand Winde, Erdbeben der Stärke 8 und schwere Eislasten, mit ausgezeichneter Stabilität unter extremen Bedingungen.

Effizientes Bauen

Werkseitig vorgefertigte Segmentkonstruktion mit Flanschbolzen Anschlüsse ermöglichen eine schnelle Montage vor Ort ohne große Hebezeuge.

Die Bauzeit verkürzt sich um 50 %, was die Projektkosten deutlich senkt.

Große Anpassungsfähigkeit

Übertragungsmasten aus verzinktem Stahlrohr haben eine kompakte Bauweise und sind somit sparsam etwa 50 % der Fläche im Vergleich zu herkömmlichen Winkelstahltürmen.

Geeignet für enge städtische Grundstücke, Berge, Küste Bereiche und andere komplexe Gelände, anpassbar in Höhen von 5 bis 150 Metern.

Zuverlässige Qualität

Hergestellt aus hochfestem Stahl, die Produktion entspricht nationalen Standards wie z wie GB 50545 und DL/T 5154, mit vollständiger Prozessqualitätskontrolle einschließlich Schweißnahtprüfung und Zinkschichtprüfung. Vollständig qualifizierte, stabile Leistung.

So wählen Sie das Modell aus

Wählen Sie nach Spannungsniveau

10 kV–35 kV: Verwenden Sie einkreisige Sendemasten aus verzinktem Stahl, Höhe 15–30 m, Wandstärke 6–10 mm, geeignet für Stadt- und Park-Niederspannungsleitungen.

110 kV–220 kV: Verwenden Sie zweikreisige/mehrkreisige Sendemasten aus verzinktem Stahl, Höhe 30–60 m, Wandstärke 10–16 mm, erfüllt die Anforderungen der Mittel- und Hochspannungsübertragung.

500 kV und mehr: Verwenden Sie spezielle Hochspannungsmasten aus verzinktem Stahl, Höhe 60–150 m, Wandstärke 16–20 mm, geeignet für die Übertragung über große Entfernungen und extrem große Entfernungen.

Auswahl entsprechend den Umgebungsbedingungen

Küstengebiete / Gebiete mit hoher Korrosion: Wählen Sie hochkorrosionsbeständige Sendemasten aus verzinktem Stahl mit Zink Beschichtung ≥100μm zur Verbesserung der Salzsprühbeständigkeit.

Starkwind-/seismische Gebiete: Verstärkte Strukturen auswählen, Querschnitt und Wandstärke optimieren, um den Wind zu verbessern und Erdbebensicherheit.

Bergiges/komplexes Gelände: Wählen Sie für die Unterbringung leichte Sendemasten aus verzinktem Stahl mit schmaler Basis Transport- und Installationsbedingungen.

Auswahl nach Funktionszwecken

Gerade Türme: Wird für gerade Streckenabschnitte verwendet, die vertikale und horizontale Windlasten tragen.

Spannungs-/Winkeltürme: Wird für Richtungsänderungen und Spannungsumwandlungen der Schnur verwendet, um unausgeglichene Spannungen auszugleichen.

Terminal-/Übergangstürme: Wird für den Anfang/Ende der Strecke und zum Überqueren von Flüssen oder Straßen verwendet, bei denen höhere Anforderungen gelten Tragfähigkeit.

Unsere Leistungen

Individuelles Design: Unser professionelles Team bietet individuelle Designs für Sendemasten aus verzinktem Stahlrohr Basierend auf Spannungsniveau, Gelände und Wetterbedingungen, um den Anforderungen verschiedener Projekte gerecht zu werden.

Intelligente Fertigung im gesamten Prozess: Mit unserer eigenen modernen Fabrik, ausgestattet mit CNC-Schneiden, automatischem Schweißen, und Feuerverzinkungs-Produktionslinien erreichen wir eine vollständige Prozessqualitätskontrolle vom Rohmaterial bis zum fertigen Produkt Produkte mit einer monatlichen Produktionskapazität von über 5.000 Tonnen.

Lieferung aus einer Hand: Wir bieten integrierte Dienstleistungen einschließlich Produktion, Transport, Installationsanleitung vor Ort, und technische Schulungen, die eine effiziente Projektumsetzung gewährleisten.

After-Sales-Garantie: Wir bieten eine 15-jährige Garantie, eine technische Reaktion rund um die Uhr sowie regelmäßige Inspektionen und Wartung zur Behebung von Produktproblemen während des gesamten Lebenszyklus.

Vorsichtsmaßnahmen für den Gebrauch

Überprüfen Sie vor der Installation, ob das Typenschild des Sendeturms aus verzinktem Stahl mit der Zeichnung übereinstimmt Überprüfen Sie die Parameter und prüfen Sie, ob der Turmkörper, die Flansche und die Schrauben frei von Verformungen oder Beschädigungen sind Zubehör ist komplett.

Verwenden Sie zum Heben Nylonseile, um ein Zerkratzen der verzinkten Beschichtung zu vermeiden. die vertikale Abweichung beim Einbau sollte ≤1/1000 betragen und die Flanschschrauben sollten entsprechend dem Drehmoment angezogen werden, um eine zuverlässige Verbindung zu gewährleisten.

Für das Turmfundament sollte ein unabhängiges C30-Betonfundament mit eingebetteten Ankerbolzen und Erdung verwendet werden Der Widerstand sollte ≤10 Ω betragen. Testen Sie regelmäßig die Wirksamkeit des Erdungssystems.

Schweißen oder Schneiden an der Oberfläche des Sendemasts aus verzinktem Stahl ist strengstens untersagt. Wenn Änderung erforderlich ist, muss zum Korrosionsschutz eine erneute Feuerverzinkung vorgenommen werden.

Überprüfen Sie regelmäßig die Unversehrtheit der Zinkbeschichtung, den festen Sitz der Schrauben und strukturelle Verformungen. in In Küstengebieten/in Gebieten mit hoher Korrosion sollten Sie alle sechs Monate eine Inspektion durchführen und beschädigte Zinkbeschichtungen umgehend reparieren.

Laien ist das Besteigen des Sendeturms aus verzinktem Stahl strengstens untersagt. Warnung Schilder wie „Hochspannungsgefahr, fernhalten“ sollten rund um den Turm angebracht werden, wobei ein Sicherheitsabstand einzuhalten ist.
