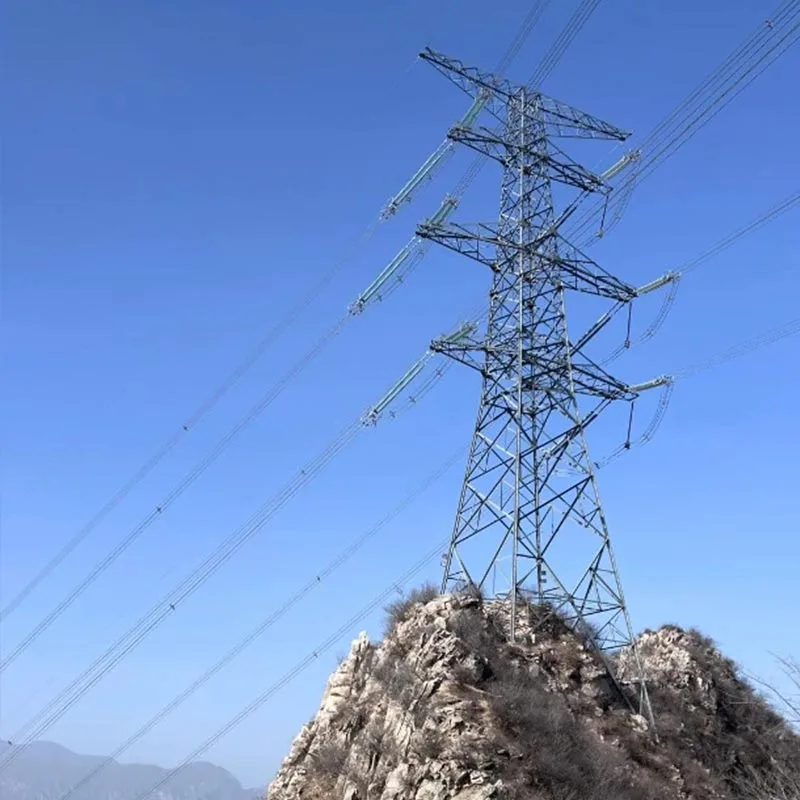

Gitterturm aus verzinktem Stahlrohr

Qingdao Anbang New Energy ist ein zuverlässiger Hersteller. Unsere Gittertürme aus verzinktem Stahlrohr bestehen durchgehend aus hochwertigen, hochfesten Stahlrohren Präzisionsschweiß- und Feuerverzinkungsprozesse zur Bildung leichter, hochfester Stützstrukturen.

Kombinieren Gitterdesign mit Korrosionsbeständigkeit durch Galvanisierung, sie werden häufig in den Bereichen Energie, neue Energie und Kommunikation eingesetzt Felder.

Als Produkte, die direkt von einer lokalen chinesischen Fabrik geliefert werden, verfügen Gittertürme aus verzinktem Stahl über strukturelle Merkmale Stabilität, Wind- und Erdbebenbeständigkeit, Korrosionsbeständigkeit und Raumeffizienz.

Sie können individuell gestaltet werden je nach Szenario, Erfüllung der Anforderungen für die Hochspannungsübertragung von 110 kV bis 1000 kV und verschiedene Outdoor-Unterstützungsanwendungen, die den nationalen Industriestandards vollständig entsprechen und sowohl Qualität als auch erreichen Wirtschaftlichkeit.

Warum sollten Sie sich für Anbang-Gittertürme aus verzinktem Stahlrohr entscheiden?

Durchgehend kontrollierbare Qualität

Unsere eigene große standardisierte Produktionsbasis in Qingdao, China, erforscht, produziert und prüft unabhängig den gesamten Prozess von Gittertürmen aus verzinktem Stahlrohr.

Von der Rohstoffbeschaffung, dem Zuschneiden von Stahlrohren, der Schweißmontage bis hin zur Feuerverzinkung Alle Behandlungen werden nach dem ISO9001-Qualitätssystem durchgeführt, Outsourcing wird abgelehnt.

Jedes verzinkte Stahlrohr Der Gitterturm wird mehreren strengen Qualitätsprüfungen unterzogen, um präzise Abmessungen und Standardleistung sicherzustellen.

Aufbau einer soliden Sicherheitsbasis

Das Wichtigste Bei den Materialien handelt es sich um niedriglegierte, hochfeste Stahlrohre Q345B/Q355B. Beim Schweißen kommt Unterpulverschweißen mit Schutzgas zum Einsatz Schweißen und andere exquisite Techniken mit vollständigen und festen Schweißnähten.

Der Feuerverzinkungsprozess folgt strikt GB/T 13912-Standards mit einer Zinkschichtdicke von ≥85 μm, was dem Gitterturm aus verzinktem Stahlrohr eine hohe Festigkeit verleiht Korrosionsbeständigkeit.

Die Korrosionsbeständigkeit im Freien beträgt mehr als 30 Jahre und ist für verschiedene raue Umgebungen geeignet.

Geeignet für Multi-Szenario-Anforderungen

Das verzinkte Stahlrohrgitter Der Turm nimmt eine räumliche Fachwerkgitterstruktur an. Im Vergleich zu herkömmlichen Türmen ist er leichter und hat weniger Wind Widerstand, kann Windgeschwindigkeiten von 30-45 m/s standhalten, hat eine seismische Intensitätsbeständigkeit von 8 Grad und belegt nur 1/3 der Grundfläche gewöhnlicher Türme.

Es vereint geringes Gewicht mit hoher Stabilität und passt sich flexibel an Berg-, Küsten-, Stadt- und andere Gelände.

Maßgeschneiderte Dienstleistungen

Mit der Unterstützung des professionellen Designs der Fabrik Team, Gittertürme aus verzinktem Stahlrohr können je nach Spannungsniveau, Höhe, Gelände und Last individuell angepasst werden Anforderungen, die verschiedene Typen abdecken, z. B. gerade, Eck-, Terminal- und Langspann-Typen, die genau auf die Anforderungen abgestimmt sind individuelle Bedürfnisse jedes Projekts.

Hohe Wirtschaftlichkeit und Full-Chain-Service

Direkt ab Werk Das Versorgungsmodell eliminiert Zwischenverbindungen, wodurch die Beschaffungskosten für verzinkte Stahlrohrgitter erheblich gesenkt werden Türme.

Gleichzeitig bieten wir Dienstleistungen aus einer Hand von Design, Produktion, Transport und Installation bis hin zu After-Sales, Verkürzung der Projektzyklen, Reduzierung der Betriebs- und Wartungskosten der Kunden und Nachverfolgung Wir kümmern uns durchweg um professionelle Teams, die den gesamten Beschaffungs- und Bauprozess lösen.

Unsere Leistungen

Vorentwurfsdienste

Unser professionelles Designteam versteht die Projektanforderungen genau und kombiniert Gelände-, Wetter- und Spannungsparameter, um maßgeschneiderte Designlösungen für verzinkte Stahlrohre bereitzustellen Gittertürme, mechanische Berechnungsberichte und Fundamententwurfspläne.

Wir sorgen für eine präzise Kompatibilität zwischen das Produkt und das Projekt, optimieren die Tragwerksplanung nach relevanten Normen und gewährleisten Sicherheit und Wirtschaftlichkeit.

Fertigungsdienstleistungen

Standardisierte Fabrikproduktion mit vollständiger visueller Kontrolle, streng Kontrolle der Rohstoffqualität und der Produktionsprozesse.

Jeder Prozess wird professionell überprüft, um sicherzustellen, dass dies gewährleistet ist Die Abmessungen sind genau, die Schweißverbindungen sind qualifiziert und die Verzinkung Die Schicht entspricht den Standards.

Es werden vollständige Qualitätsprüfberichte und Konformitätsbescheinigungen ausgestellt.

Logistik- und Transportdienstleistungen

Bundesweite Punkt-zu-Punkt-Zustellung. Der Größe entsprechend und Gewicht der verzinkten Stahlrohr-Gitterturmkomponenten, segmentierter Verpackung und fachgerechtem Transport Es werden Fahrzeuge mit umfassenden Schutzmaßnahmen zur Vermeidung von Schäden eingesetzt, um sicherzustellen, dass die Produkte unversehrt angeliefert werden Baustellen, besonders geeignet für bergige, abgelegene oder schwer zu transportierende Gebiete.

Installationsberatungsdienste

Erfahrene technische Ingenieure werden zur Beratung vor Ort entsandt im Hebe-, Montage- und Befestigungsbau.

Detaillierte Installation Es werden Handbücher bereitgestellt, um Bauprozesse zu standardisieren, verschiedene Installationsprobleme zu lösen und sicherzustellen Bausicherheit und Effizienz.

Durch die Installation können auch spezielle Hebeanforderungen, wie z. B. Dual, berücksichtigt werden Kräne.

Wartungsdienste nach dem Verkauf

Wir bieten eine 5-jährige Garantie und einen lebenslangen Wartungsservice.

Verfolgen Sie das regelmäßig Betriebszustand der Gittertürme aus verzinktem Stahlrohr, Sicherheitsrisiken umgehend erkennen, schnell darauf reagieren Reparaturbedarf und bieten Wartungsdienste wie die Wiederherstellung der Verzinkung und das Anziehen von Schrauben, um das Produkt zu verlängern Lebensdauer und gewährleisten einen langfristig stabilen Projektbetrieb.

Auswahlempfehlungen

(1) Auswahlempfehlungen basierend auf dem Spannungsniveau

Szenario eines 110-kV-Übertragungs-/Verteilungsnetzes: Leichtes, gerades verzinktes Stahlrohr Empfohlen werden Gittertürme mit einer Höhe von vorzugsweise 21 m bis 42 m, wobei dreieckige/viereckige Türme verwendet werden Gitterstrukturen. Das Hauptmaterial ist Q345B mit einer Zinkschichtdicke von ≥85 μm. Geeignet für die Stadt Verteilungsnetze, Industrieparks und neue Energiebündelungslinien bieten diese Türme Vorteile Leichtes Design, geringer Platzbedarf und praktische Konstruktion ermöglichen eine effektive Steuerung der Beschaffung und Baukosten.

Szenario eines regionalen 220-kV-Backbone-Netzwerks: Standardmäßiges gerades/Spannrohr aus verzinktem Stahl Empfohlen werden Gittertürme mit Höhen zwischen 30 m und 63 m. Das Gitterknotendesign ist optimiert Verbesserung der strukturellen Steifigkeit. Das Hauptmaterial ist Q355B, geeignet für städtische Ringnetze, Flüsse/Kreuzungen Projekte und bergige Übertragungsleitungen, die Tragfähigkeit und Wirtschaftlichkeit in Einklang bringen. Für Linienecken Je nach Anforderung können Eckgittermasten aus verzinktem Stahlrohr verwendet werden.

500-kV- und höher-Ultra-/Extra-Hochspannungsszenario: Spannungstyp für große Lasten, Empfohlen werden zweikreisige/mehrkreisige Gittertürme aus verzinktem Stahlrohr mit Höhen von 54 m bis 100m. Das Hauptmaterial sind hochfeste Q420-Stahlrohre mit einer auf ≥90 μm erhöhten Zinkbeschichtungsdicke Strukturbelastungsdesign optimiert. Geeignet für die provinz-/regionsübergreifende Übertragung, weitreichende Projekte usw neue Energieversorgungskanäle, die sicherstellen, dass Gittertürme aus verzinktem Stahlrohr hohen Kapazitäten standhalten, Hochspannungslasten und arbeiten stabil und zuverlässig.

(2) Empfohlene Auswahl basierend auf der Szenariofunktion

Konventionelle gerade Übertragungsleitungen: Für gerade Linien mit Winkeln von weniger als 5° Es wird empfohlen, standardmäßige gerade Gittertürme aus verzinktem Stahlrohr zu verwenden. Diese Türme haben eine einfache Struktur, geringes Gewicht und niedrige Kosten, können in Massenproduktion hergestellt werden, verkürzen Projektzyklen erheblich und sind für flache Zwecke geeignet Bereiche wie Ebenen und sanfte Hügel.

Linienrichtungs-/Segmentszenarien: Für Winkel zwischen 5°-90°, abgewinkeltes verzinktes Stahlrohrgitter Türme werden empfohlen. Für Leitungssegmente und Leitungsschutzabschnitte aus zugverzinktem Stahlrohr Es sollten Gittermasten verwendet werden. Beide Typen verfügen über verstärkte Gitterstrukturen, um die seitliche Spannung zu erhöhen Verformungswiderstand, Gewährleistung der Leitungssicherheitsredundanz. Am Leitungseingang zu einer Station/Unterstation, Terminaltyp Empfohlen werden Gittermasten aus verzinktem Stahlrohr. Das Strukturdesign ist für einseitige Belastung optimiert Eigenschaften zur Verbesserung der Stabilität.

Großflächige Sonderszenarien: Für Überquerungen von Flüssen, Autobahnen, Eisenbahnen, Tälern und anderen In diesen Szenarien werden weitgespannte Gittermasten aus verzinktem Stahlrohr empfohlen. Sie bestehen aus ultrahochfestem Material Stahl mit optimierter Konizität und Gitterdichte zur Reduzierung von Windlast und windinduzierten Vibrationen, wodurch die Spannweite verbessert wird Fähigkeit. Die Zinkschicht ist außerdem verdickt, um sich an komplexe Außenumgebungen anzupassen.

Neue energieunterstützende Szenarien: Für Wind- und Photovoltaik-Basissammelleitungen, leicht Segmentierte Gittertürme aus verzinktem Stahlrohr werden für den einfachen Transport und die Montage in bergigen oder bergigen Gebieten empfohlen Wüstengebiete. Für Stütztürme von Windkraftanlagen, maßgeschneidertes vorgespanntes Stahlbeton-Rohrgitter aus verzinktem Stahl Türme werden empfohlen, um die Tragfähigkeit und den Widerstand gegen windinduzierte Vibrationen zu erhöhen und die Anforderungen zu erfüllen Anforderungen großer Megawatt-Windenergieanlagen.

Kommunikations-/Sicherheitsszenarien: Für Kommunikationsbasisstationen, Grenzüberwachung, Waldbrand Prävention und andere Szenarien werden kleine, multifunktionale Gittertürme aus verzinktem Stahlrohr empfohlen Höhen von 15 m bis 30 m, reservierte Geräteinstallationsschnittstellen sowie integrierter Blitzschutz und Überwachung Funktionen. Die kompakte Struktur eignet sich für städtische, abgelegene und verschiedene andere Szenarien.

(3) Empfohlene Auswahl basierend auf Gelände und Umgebung

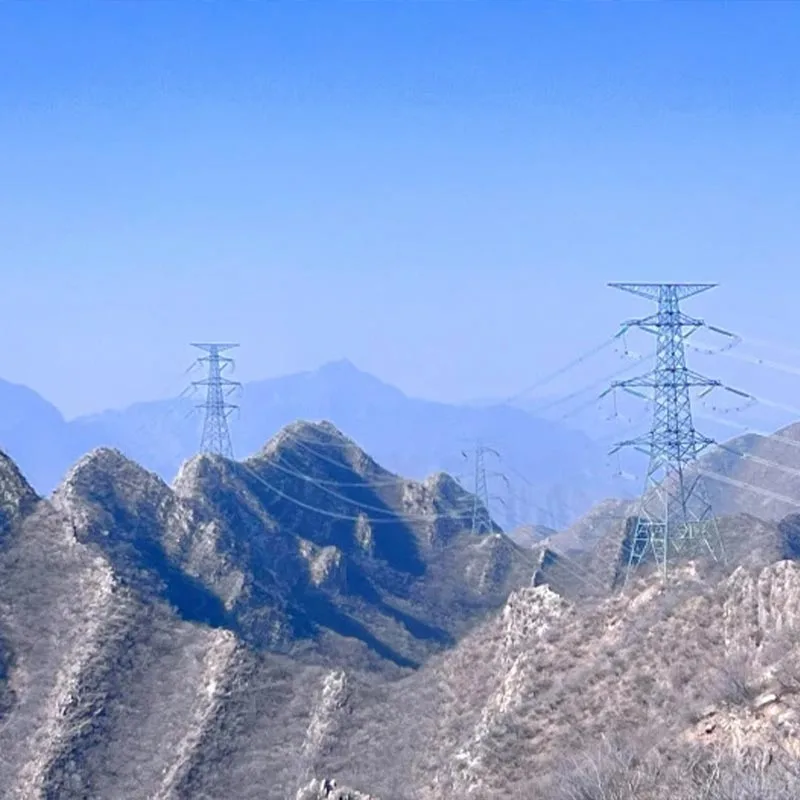

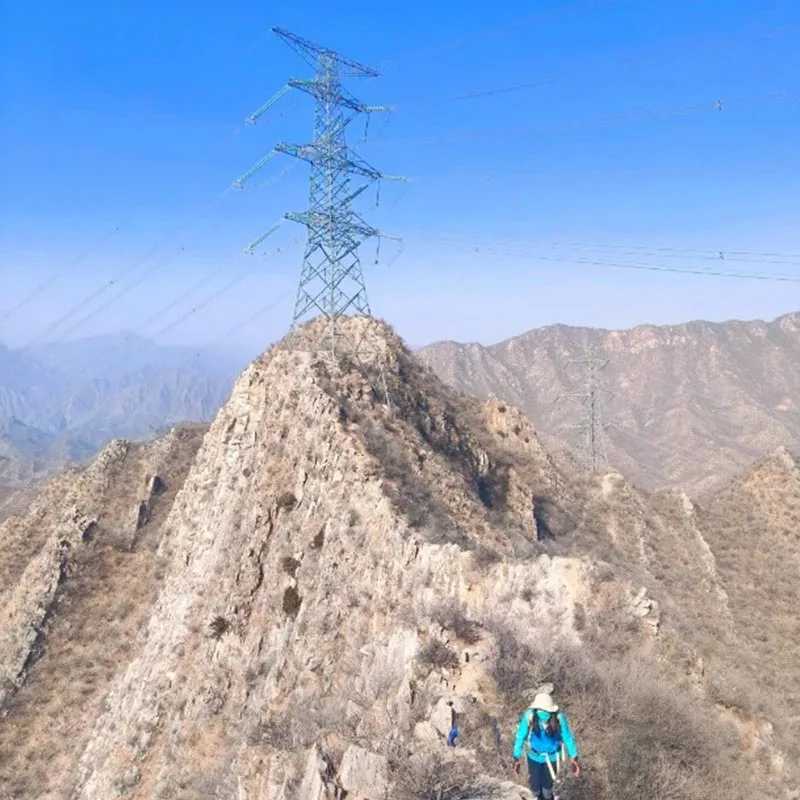

Berg-/hügeliges Gelände: Für steiles Gelände mit schwierigem Transport und Aufbau, segmentiert Empfohlen werden Gittermasten aus verzinktem Stahlrohr. Komponentengröße und -gewicht werden optimiert und das Flanschen erfolgt schnell Die Anschlüsse dienen dem einfachen Transport und der Montage vor Ort. Das Fundamentdesign ist verstärkt, um sich an steile Stellen anzupassen Gelände und reduzieren Erdarbeiten.

Küsten-/Salzgebiete: Für Umgebungen mit hoher Korrosion und hoher Luftfeuchtigkeit, verzinktes Stahlrohrgitter Empfohlen werden Türme mit verdickten Zinkschichten (≥100 μm) und doppeltem Schutz durch Korrosionsschutzbeschichtungen. Die Die Gitterstruktur ist optimiert, um den Windwiderstand zu verringern, Salzkorrosion und Taifunbeständigkeit zu verbessern (Design Windgeschwindigkeit ≥40 m/s) und verlängern die Produktlebensdauer.

Gebiete mit starkem Eis/starkem Wind: In stark vereisten Gebieten mit Eisdicke >10mm, verstärkt verzinkt Empfohlen werden Stahlrohr-Gittertürme, die den Querschnitt der Hauptmaterialien und die Dichte erhöhen Diagonalstreben zur Erhöhung der Überlastfestigkeit bei Vereisung. In Gebieten mit Auslegungswindgeschwindigkeiten >35 m/s, wie z In Starkwind- und Taifunregionen sind Gitterstrukturen und Verjüngungen optimiert, um die Windlast zu reduzieren und den Wind zu verstärken Stabilität.

Stadt-/Parkszenarien: Für Gebiete mit begrenztem Land und hohen Landschaftsanforderungen, schmale Basis Empfohlen werden Gittermasten aus verzinktem Stahlrohr. Querschnitte sind optimiert, Fundamentgrundfläche ≤2,5㎡, Das Erscheinungsbild ist einfach und die Verzinkungsschicht ist gleichmäßig und ästhetisch ansprechend. Geeignet für die Stadt Hochspannungsringnetze und Industriepark-Übertragungsleitungen, die einer intensiven Landnutzung und Landschaft gerecht werden Anforderungen.
