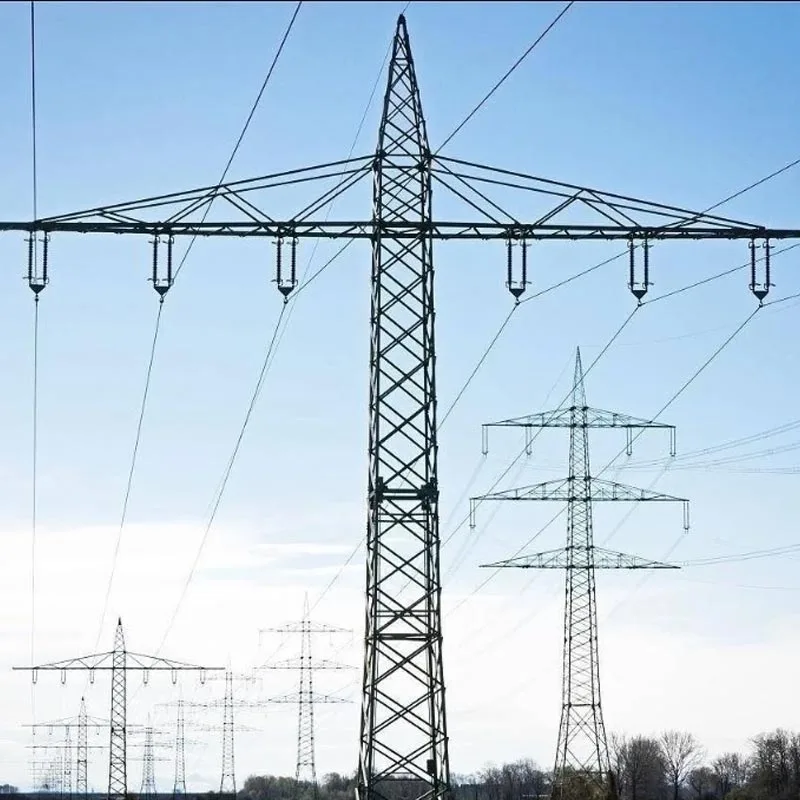

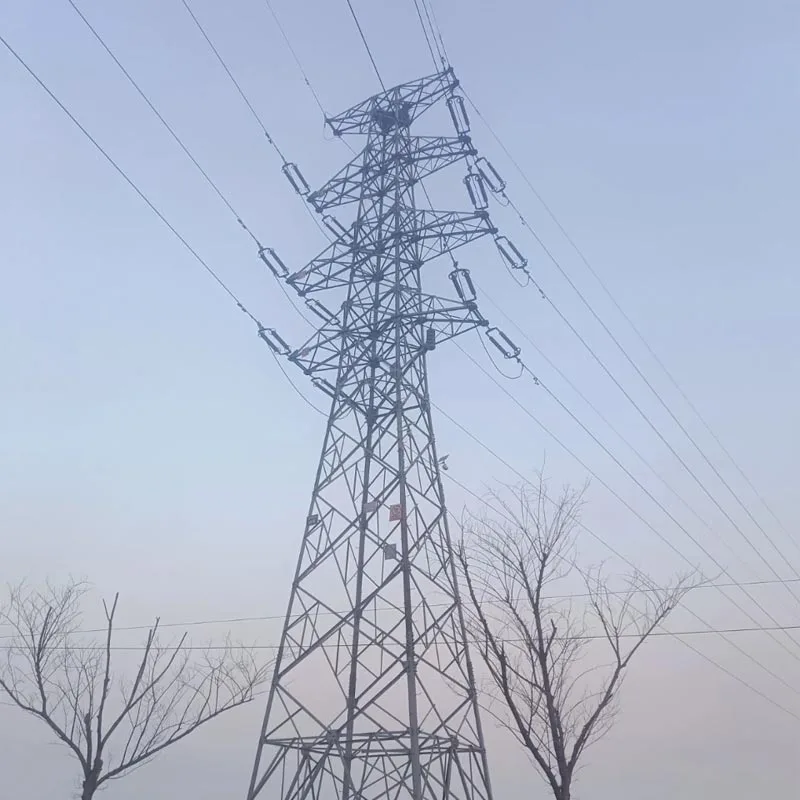

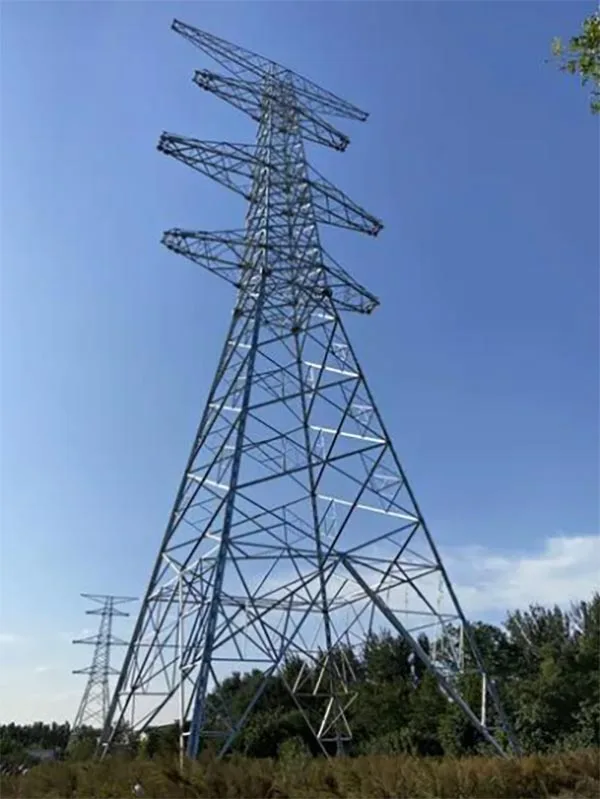

Transpositionsturm aus verzinktem Winkelstahl

Der Transposition Tower aus verzinktem Winkelstahl von Qingdao Anbang New Energy wählt den hochfesten nationalen Standard verzinkter Winkelstahl als tragendes Kernelement. Die Gesamtstruktur wurde durch optimiert professionell Mechanische Berechnungen und Konstruktionen, hauptsächlich für die Hochspannungs- und Höchstspannungs-Wechselstromübertragung von 110 kV bis 500 kV Linie Szenarien, die speziell zur Erzielung einer geordneten Phasenverschiebung von dreiphasigen Leitern verwendet werden.

Es spricht effektiv an Probleme, die durch eine asymmetrische Leiteranordnung bei der Übertragung über große Entfernungen verursacht werden, wie z. B. eine unsymmetrische Kapazität Strom, übermäßige Leitungsverluste, Spannungsschwankungen und Relaisschutzanomalien, wodurch das Stromnetz verbessert wird Übertragungseffizienz von der Quelle und Gewährleistung des langfristig sicheren, stabilen und zuverlässigen Betriebs der Übertragungssystem.

Das Produkt verwendet durchgehend ein ausgereiftes Feuerverzinkungs-Korrosionsschutzverfahren mit einer gleichmäßigen und dichten Zinkschicht das stark haftet, die Korrosions- und Alterungsbeständigkeit erheblich verbessert und sich rauen und komplexen Bedingungen anpasst Umgebungen wie zum Beispiel Küstennebel mit hohem Salzgehalt, Gebiete mit industrieller Verschmutzung und kaltes, schneereiches Klima.

Nutzung von Qingdao Anbang Neu Durch die moderne Produktionsbasis von Energy wird eine standardisierte und fabrikpräzise Fertigung mit strenger Qualität erreicht Kontrollprozesse, die vom Schneiden, Stanzen und Schweißen des Rohmaterials bis hin zur Verzinkung und Probemontage reichen, Dadurch wird die Genauigkeit und Konsistenz der Komponenten effektiv sichergestellt.

Dieser Phasenverschiebungsturm aus verzinktem Winkelstahl kann sich vollständig an unterschiedliche Spannungsniveaus, Geländebedingungen usw. anpassen. und Es erfüllt die Anforderungen des Liniendesigns und bietet gleichzeitig eine hervorragende strukturelle Festigkeit sowie Wind- und Erdbebenbeständigkeit auch berücksichtigt den Montagekomfort vor Ort und die zukünftige Wartungsfreundlichkeit und macht es zu einem sicheren, effizienten und kostengünstigen Gerät bevorzugte Lösung für verschiedene phasenverschobene Renovierungen und Neubauprojekte von Übertragungsleitungen.

Kernvorteile

Korrosionsbeständigkeit, lange Lebensdauer

Verwendet Feuerverzinkung mit einer Zinkschicht Dicke ≥85μm, wodurch eine dichte Schutzschicht entsteht, die sowohl eine physikalische als auch eine elektrochemische Barriere bietet Schutz.

Die wartungsfreie Lebensdauer im Freien beträgt mehr als 30 Jahre und ist für raue Umgebungen wie Küsten- und Küstenumgebungen geeignet Industriegebiete.

Stabile Struktur

Hergestellt aus hochfestem verzinktem Winkelstahl Q235/Q345 das Grundmaterial, mit einem Gitterdesign.

Windwiderstand ≥30 m/s, Eisbedeckungswiderstand ≥8 mm, seismische Intensität 8, erfüllt Lastanforderungen in komplexem Gelände und extremen Klimazonen.

Bequeme Wartung

Verwendung von Transpositionstürmen aus verzinktem Winkelstahl ein modulares Phasentrennungsdesign, das eine präzise dreiphasige Leiterumschaltung ohne Überbrückungsdrähte ermöglicht.

Die Die Struktur ist einfach und verbessert die Bau- und Wartungseffizienz erheblich.

Fabrikfertigung und Qualitätskontrolle

Qingdao Anbang New Energy besitzt seine Fabrik vollständig standardisierte Produktion. Von der Rohstoffinspektion bis zur fertigen Verzinkung und Montage ist der Prozess streng befolgt nationale Standards und gewährleistet so eine gleichbleibende Leistung jedes verzinkten Winkelstahl-Phasenschaltturms.

Flexible Anpassung

Turmtyp, Höhe und Phasenumschaltmethode können sein angepasst an Netzspannungsniveau, Spannweite und Geländebedingungen, geeignet für verschiedene Leistungen Projekte zur Phasenumschaltung von Übertragungsleitungen.

Funktionsprinzip des Produkts

Der Phasenverschiebungsturm aus verzinktem Winkelstahl ist ein Spezialturm, der in Stromübertragungsleitungen verwendet wird, um dies zu erreichen Phase Austausch von Drehstromleitern.

In Wechselstrom-Übertragungsleitungen über große Entfernungen können dreiphasige Leiter zu Störungen führen unsymmetrische kapazitive Ströme aufgrund asymmetrischer Anordnung, die zu erhöhten Netzverlusten und Fehlfunktionen führen Relais Schutz und andere Themen.

Am Turm sind Aufhängepunkte für Leiter angeordnet bei Verschiedene Höhen und Positionen am Turmkörper, sodass die Phasenleiter A, B und C ihre Positionen ordnungsgemäß tauschen können als Sie gehen durch den Turm.

Dadurch wird eine periodische Phasenverschiebung erreicht, die dreiphasigen kapazitiven Ströme ausgeglichen, reduziert Leitungsverluste und verbessert die Übertragungseffizienz und Betriebsstabilität des Stromnetzes.

Sein Kern verlässt sich auf der hohen Festigkeit und Stabilität von verzinktem Winkelstahl, um sicherzustellen, dass Leiterspannung und -abstand eingehalten werden Sicherheit Standards während des Phasenverschiebungsprozesses.

Produktdetails

Komponentenverarbeitung

Alle Winkelstahlkomponenten des Transposition Tower aus verzinktem Winkelstahl werden präzise geschnitten, gestanzt und gebogen, mit Maßtoleranzen gemäß GB/T 9787, um die Montage zu gewährleisten Genauigkeit.

Korrosionsschutz

Nach der Entrostung werden die Bauteile in geschmolzenes Zink bei 450-460°C getaucht, Bildung einer Zink-Eisen-Legierungsschicht mit gleichmäßiger Abdeckung ohne fehlende Beschichtung oder Zinkausbeulungen. Tote Ecken wie z Schraubenlöcher und Schweißnähte sind vollständig geschützt.

Turmstruktur

Der Turm verfügt über eine Gitterfachwerkstruktur mit einer angemessenen Hauptaufteilung Elemente, Diagonalen und Querträger, klar definierte Spannungspfade und präzise Platzierung der phasenverschiebenden Aufhängung Punkte, um einen sicheren Abstand der Leiter während der Phasenverschiebung zu gewährleisten.

Zubehörkonfiguration

Ausgestattet mit feuerverzinkten Bolzen, Unterlegscheiben, Fußnägeln, Leitern usw Sonstiges Zubehör mit Korrosionsbeständigkeit im Einklang mit dem Turm, wodurch elektrochemische Korrosion verhindert wird.

Werksinspektion

Jeder Phasenverschiebungsturm aus verzinktem Winkelstahl wird einer Maßprüfung unterzogen Inspektion, mechanisch Prüfung, Messung der Verzinkungsdicke und Überprüfung der Probemontage und dürfen das Werk erst danach verlassen diese Prüfungen zu bestehen.
