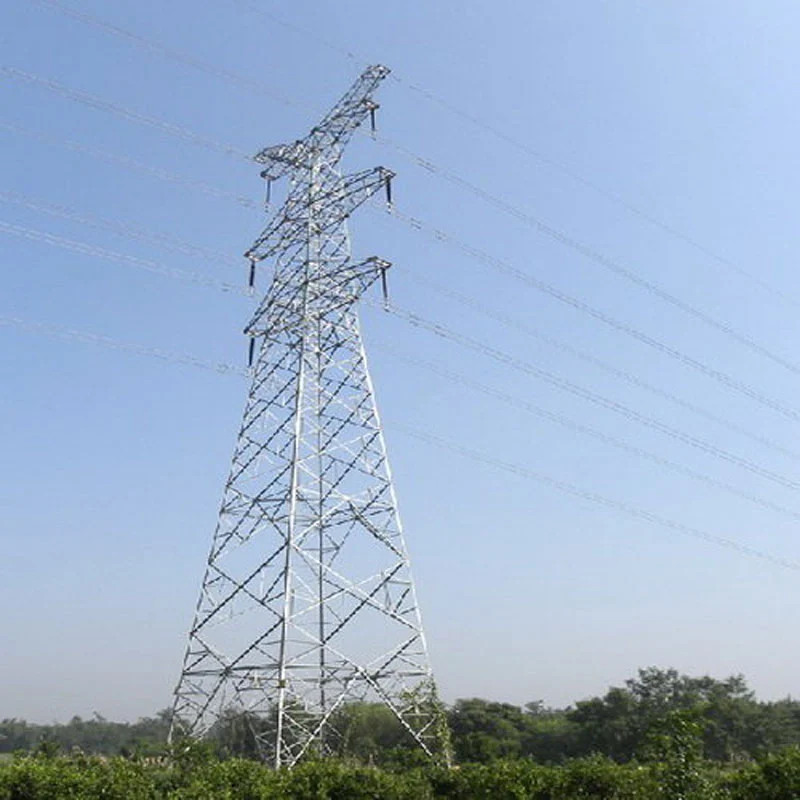

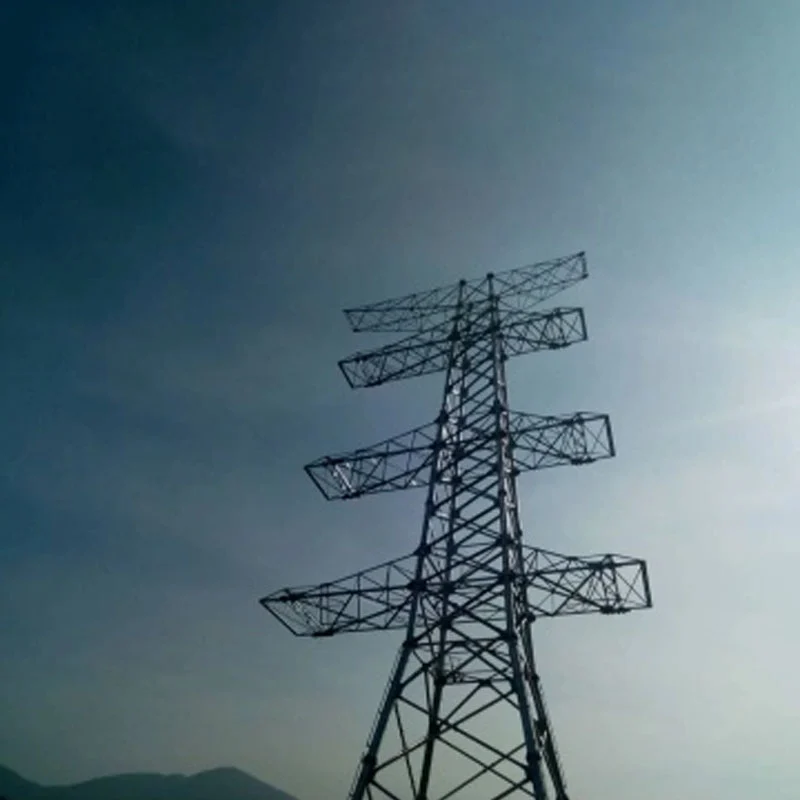

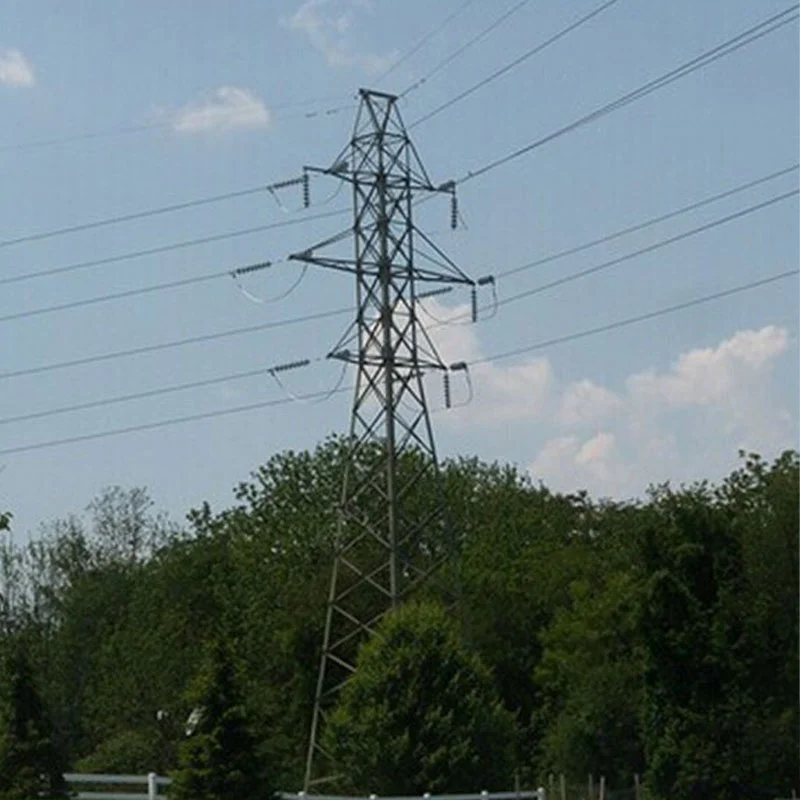

220-kV-Doppelkreis-Gitterstahlturm

Unterstützt durch ausgereifte Fertigungssysteme verfügen wir über eine jährliche Produktionskapazität von 50.000 Tonnen, mit standardisierten Verfahren wie Präzisionsschneiden, Roboterschweißen, integrale Formgebung und strenge Oberflächenbehandlung sorgen dafür strukturelle Einheitlichkeit. Zur Qualitätssicherung bestehen alle Produkte eine maßgebliche Prüfung auf mechanische Leistung und Windbeständigkeit Tests, mit verifizierten Spannungsverhältnissen und Windverlagerungen gemäß ASCE und nationalen Energienormen. Es hält ISO Zertifizierungen des Qualitätsmanagementsystems und vollständiger Testbericht Dritter

Dieser Turm wurde häufig in wichtigen Stromnetzprojekten im In- und Ausland eingesetzt, darunter auch im indonesischen Nusantara 220-kV-Netzausbauprojekt. Es bietet stabile strukturelle Leistung, bequeme Montage vor Ort und Zuverlässigkeit Betriebssicherheit, die sich durch hohe Anpassungsfähigkeit und technische Haltbarkeit in verschiedenen Komplexen durchgängige Anerkennung verdient Umgebungen.

Anwendungsszenarien des 220-kV-Doppelkreis-Gitterstahlturms

Der 220-kV-Doppelkreis-Gitterstahlmast unterstützt zwei unabhängige 220-kV-Übertragungskreise auf einem einzigen Turm Rahmen. Es wird hauptsächlich in Regionen mit begrenzter Landfläche eingesetzt, verengt die Übertragungskorridore erheblich und verringert den Landerwerb Kosten im Vergleich zu zwei getrennten Einkreisleitungen.

Es wird häufig für städtische Ein- und Ausgangsstromkanäle verwendet und verbindet vorstädtische 220-kV-Umspannwerke dicht miteinander besiedelte Gebiete, in denen neue Leitungskorridore schwer zu bekommen sind. Durch die Reduzierung eignet sich der Turm für bergiges und hügeliges Gelände Fundamentarbeiten und ökologische Zerstörung. Es wird auch bevorzugt für Überquerungen von Flüssen, Autobahnen und Eisenbahnen verwendet. Vereinfachung der Kreuzungsregelungen und Minimierung von Störungen bei Transport und Navigation.

Zu den üblichen Anwendungen gehören Stromversorgungsleitungen für industrielle Lastzentren und abgehende Windkraftübertragungskreise und Solarstrombasen. Allerdings sollten die Nachteile beachtet werden: höhere Turmlasten, höheres Risiko von gleichzeitiger Ausfall beider Stromkreise bei Turmschäden sowie strengere Anforderungen an den Blitzschutz und Design der elektromagnetischen Abstände.

Standardrichtlinien für die routinemäßige Wartung für 220-kV-Doppelkreis-Gittermasten aus Stahl

Regelmäßige Wartung gewährleistet die strukturelle Sicherheit und stabile Stromversorgung der 220-kV-Doppelkreis-Gittermasten aus Stahl. Routinemäßige Sichtprüfungen werden vierteljährlich durchgeführt, umfassende Detailprüfungen jährlich.

Überprüfen Sie die Hauptkörper des Turms, die Winkelstahlkomponenten und die Verbindungsschrauben auf Korrosion, Verformung, Risse und Lockerheit Verbindungselemente. Korrosionsschutzbeschichtungen und feuerverzinkte Oberflächen prüfen; Führen Sie rechtzeitig eine Ausbesserungslackierung durch Verzinkung blättert ab. Überprüfen Sie die Erdungsgeräte und achten Sie auf intakte Erdungsleiter und eine qualifizierte Erdung Widerstand.

Überwachen Sie Turmfundamente auf Setzungen, Risse, Wassererosion und Hanginstabilität. Isolatorstränge prüfen, Armaturen und Überbrückungsverbindungen auf Beschädigung, Verschmutzung und ungewöhnliche Erwärmung. Entfernen Sie schwimmende Gegenstände, Unkraut usw Bauschutt rund um Turmstandorte.

Erfassen Sie alle Mängel und führen Sie eine klassifizierte Behebung durch. Bei schwerwiegenden Risiken ist eine vorrangige Behandlung erforderlich, z Strukturverzerrungen und gebrochene Beschläge. Nach extremen Wetterbedingungen wie starkem Wind, Gewitter und Vereisung Es müssen sofort spezielle Streifenkontrollen organisiert werden.

Unterschiede und Bedeutung: 220-kV-Doppelkreis-Gitterturm im Vergleich zu 500-kV-Gitterstahlturm

Hauptunterschiede

1.Spannung und Abstand: Der 220-kV-Doppelstromkreisturm trägt zwei 220-kV-Stromkreise auf einer Struktur mit kleineren Phasen-zu-Phase- und Bodenabständen. Der 500-kV-Turm wird mit Höchstspannung betrieben und erfordert weitaus größere elektrische Abstände, um einen Luftdurchschlag zu vermeiden.
2.Turmstruktur und -größe: 220-kV-Doppelkreistürme sind relativ kompakt. Die meisten 500-kV-Türme sind höher und schwerer, haben größere Querarme und stärkere Fundamente, um größeren Windlasten und Leiterspannungen standzuhalten.
3.Schaltungslayout: Der 220-kV-Typ ordnet normalerweise zwei Stromkreise an einem einzigen Turm an, um Korridore zu sparen. Standardmäßige 500-kV-Gittermasten bestehen aufgrund strenger elektromagnetischer Grenzwerte meist aus Einzelkreisen. 500-kV-Doppelkreismasten werden seltener eingesetzt.
4.Übertragungskapazität: Eine 500-kV-Leitung bietet eine viel größere Stromübertragungskapazität für den Massenstromtransport über große Entfernungen. 220-kV-Doppelkreisleitungen übernehmen hauptsächlich die regionale Stromverteilung und die lokale Lastversorgung.

Bedeutung

220-kV-Doppelkreismasten optimieren die Landnutzung für vorstädtische und städtische Stromnetze und verbessern die Zuverlässigkeit der Stromversorgung innerhalb regionaler Netze. 500-kV-Gittermasten bilden das Rückgrat des Hauptnetzes und ermöglichen Energie über große Entfernungen Übertragung zwischen Energiebasen und Lastzentren. Bei der richtigen Turmauswahl werden Baukosten, Landressourcen und Übertragungsmaßstab und Netzsicherheit.

Anbang-Vorteile des 220-kV-Doppelkreis-Gitterstahlturms

(ca. 200 Wörter, formelle technische Exportversion) Der 220-kV-Doppelstrom-Gitterstahlturm von Anbang liefert zuverlässige, kostengünstige Freileitungslösungen für globale Stromnetze. Verwendung von hochfestem Winkelstahl Q355/Q420 und Durch die strenge Feuerverzinkung gemäß ISO 1461 erreicht der Turm eine hervorragende Korrosionsschutzleistung und a 50 Jahre Lebensdauer, geeignet für komplexes Gelände an der Küste, in den Bergen und im Binnenland.

Unterstützt von unabhängigen Ingenieurteams bietet Anbang maßgeschneiderte Strukturentwürfe gemäß IEC- und GB-Standards um unterschiedlichen Anforderungen an Windgeschwindigkeit, Eisbelag und Überquerung gerecht zu werden. Optimiertes Gitterlayout garantiert stabile Mechanik Lastverteilung bei gleichzeitiger Kontrolle des gesamten Stahlverbrauchs und Reduzierung der Projektinvestitionen.

Alle Komponenten sind CNC-bearbeitet und verfügen über eine präzise Lochanpassung für eine einfache Montage vor Ort. Vollständige Inspektion vor der Auslieferung gewährleistet Maßhaltigkeit und Qualität der Schraubenbefestigung. Anbang bietet umfassende Dienstleistungen aus einer Hand, einschließlich Zeichnung Optimierung, Herstellung, Verpackung und technische Beratung. Unsere Türme sparen effektiv die Breite des Übertragungskorridors ein städtische und erneuerbare Energieprojekte, die von EPC-Auftragnehmern und Energiebetreibern weltweit immer wieder Anerkennung finden.

FAQs – 220-kV-Doppelkreis-Gitterstahlturm

Geeignet für Kataloge, Angebotsdokumente und Kundenkommunikation

F1: Was ist ein 220-kV-Doppelkreis-Gitterstahlturm?

A: Es handelt sich um einen Freileitungsmast, der zwei unabhängige 220-kV-Stromkreise auf einem Stahlgitter trägt Struktur. Im Vergleich zu zwei separaten Mastleitungen mit nur einem Stromkreis trägt es zur Einsparung von Landkorridoren bei.

F2: Welchen Standards entsprechen Ihre Türme?

A: Wir befolgen die nationalen GB-Standards und IEC-Spezifikationen. Wir können das Design an die Anforderungen des Kunden anpassen Windlast, Eisdicke und regionale Umgebung.

F3: Welches Stahlmaterial und welche Korrosionsschutzbehandlung verwenden Sie?

A: Hauptmaterial Q355B/Q420B Winkelstahl. Alle Komponenten sind feuerverzinkt (ISO 1461), um eine lange Lebensdauer zu gewährleisten Korrosionsschutzlebensdauer.

F4: Wie hoch ist die Design-Nutzungsdauer?

A: Die standardmäßige Lebensdauer beträgt unter normalen Wartungsbedingungen 50 Jahre.

F5: Für welche Geländeszenarien sind diese Türme geeignet?

A: Geeignet für Vororte, Berggebiete, Flussübergänge, Autobahn-/Bahnübergänge, Windparks und Solarenergie abgehende Leitungen mit begrenzter Korridorbreite.

F6: Können Sie ein individuelles Turmdesign anbieten?

A: Ja. Unser Ingenieurteam kann Turmmodell, Höhe und Querarmanordnung basierend auf Routenvermessungsdaten und Wind optimieren Geschwindigkeit, Vereisungszustand und Kreuzungsanforderungen.

F7: Wie sieht Ihr Produktionsinspektionsprozess aus?

A: CNC-Schneiden, Bohren, Zusammenbau der Probearmatur vor dem Verzinken. Maßprüfung, Verzinkungsdicke Vor dem Versand wird eine Test- und Ladekontrolle durchgeführt.

F8: Welche Hauptrisiken müssen beim Betrieb von Doppelkreistürmen beachtet werden?

A: Sobald der Turm beschädigt ist, können beide Stromkreise unterbrochen werden. Regelmäßige Wartung der Schraubenfestigkeit, Korrosionsschutzbeschichtung, Fundamentsetzung und Erdungswiderstand sind erforderlich.
