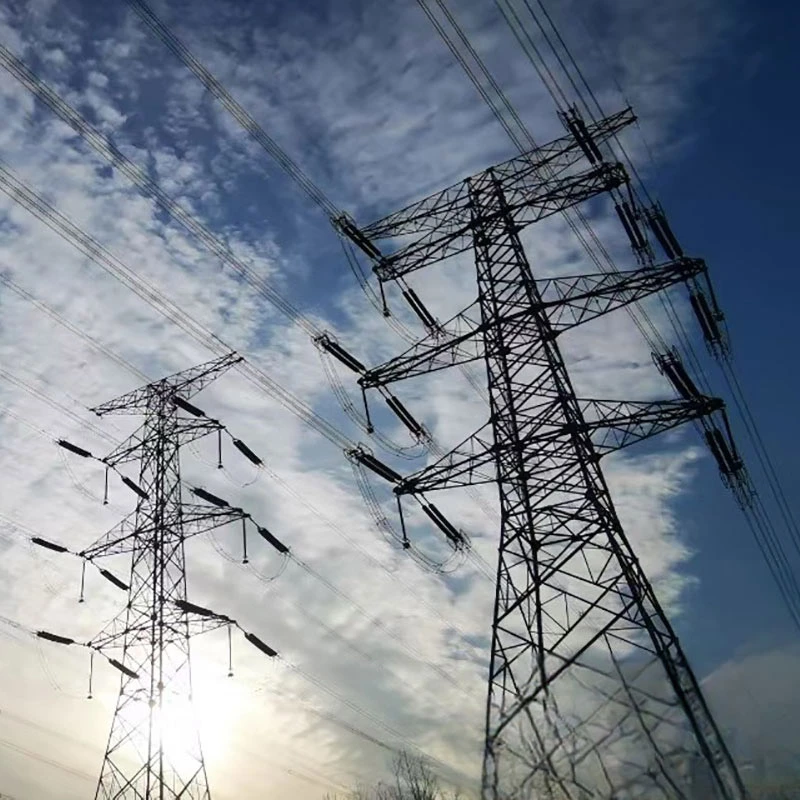

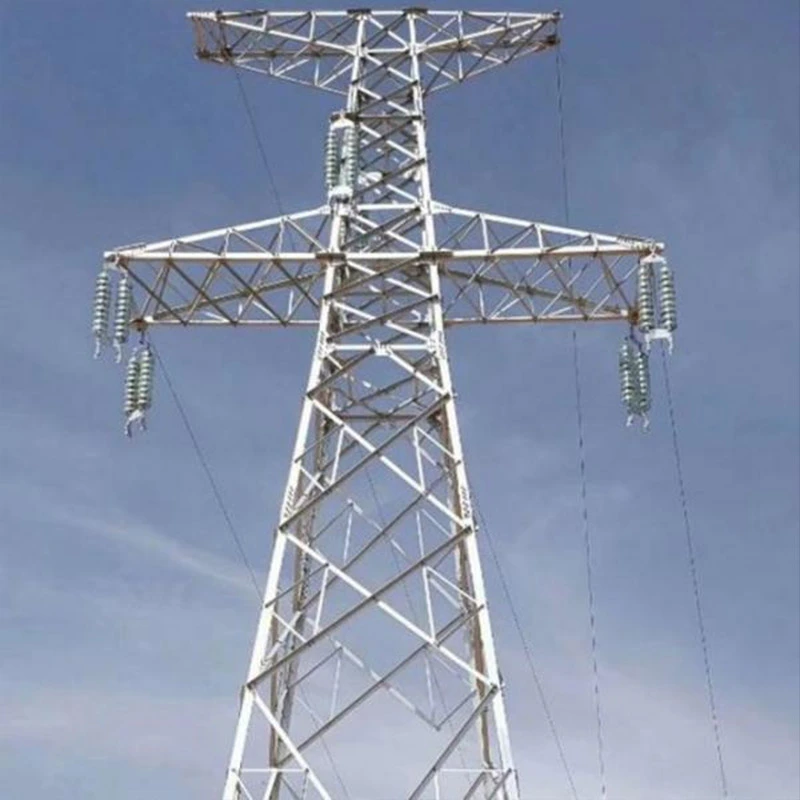

500-kV-Gitterstahlturm für Stromleitung

Was die Produktionskapazität angeht, liefert unsere Fabrik eine Jahresproduktion von bis zu 50.000 Tonnen und unterstützt Großserienbestellungen Entwicklung kundenspezifischer Zeichnungen für globale Projekte. Der gesamte Produktionsprozess umfasst die Rohmaterialprüfung und CNC Schneiden, Präzisionsschweißen, Bohren, Vormontage, Verzinkung und Überprüfung der Endabmessungen vor dem Versand.

Jeder Vorgang unterliegt einer strengen Qualitätssicherung: der Materialeingangsbemusterung und der zwischenzeitlichen Prozessüberwachung und eine vollständige Prüfung des fertigen Produkts sind implementiert. Maßgebliche Testdaten einschließlich mechanischer Belastbarkeit Berichte und Verzinkungsdickenaufzeichnungen sind verfügbar, SGS- und TÜV-Prüfberichte werden auf Anfrage zur Verfügung gestellt. Wir verfügen über die Zertifizierungen ISO 9001, CE-EN 1090-1 und EN 10025, um den Anforderungen des europäischen Marktes gerecht zu werden.

Bewährte Projektfälle umfassen mehrere EHV-Übertragungsprojekte in Übersee. Unsere Türme sind weit verbreitet grenzüberschreitende Netzanbindungs- und Stromübertragungsprogramme für erneuerbare Energien, die positive Rückmeldungen erhalten Stromnetzbetreiber für einen langfristig stabilen Feldbetrieb.

Anwendungsszenarien eines 500-kV-Gitterstahlturms für Stromleitungen

Der 500-kV-Gitterstahlmast ist eine wichtige Hochspannungsübertragungsinfrastruktur, die häufig im Fernbereich eingesetzt wird Szenarien für die Massenstromversorgung.

Es wird für Hauptstromübertragungsleitungen eingesetzt, die große erneuerbare Energiequellen aus Wärme-, Wasser- und Windkraftanlagen verbinden Energiebasen an regionale zentrale Stromnetze, um große Mengen Strom aus energiereichen Zonen dorthin zu übertragen lastintensive Stadt- und Industriegebiete.

Es eignet sich für verschiedene Geländebedingungen, darunter flache Ebenen, bergige Hügelregionen, Flussüberquerungsabschnitte usw windgefährdete Küstengebiete. Mehrere Turmtypen decken Tangenten-, Spannungs-, Winkel-, End- und Flussüberquerungen ab Türme für unterschiedliche Leitungsfunktionen.

Es unterstützt nationale interregionale Netzverbindungsprojekte und grenzüberschreitende Stromübertragungsprogramme als neue energieunterstützende Abgangsleitungen für Windparks und Solarkraftwerke. Neben dem Backbone-Overhead Übertragungskreise, es gilt auch für ausgehende Einlass-Auslass-Segmente von Umspannwerken und passt sich an raue Arbeiten an Bedingungen wie starker Eisbelag, starker Wind und hohe Luftfeuchtigkeit sorgen für einen zuverlässigen Netzbetrieb das ganze Jahr über.

Standardrichtlinien für die routinemäßige Wartung für 500-kV-Gitterstahlmasten für Stromleitungen

Regelmäßige Routinewartungen sind von entscheidender Bedeutung, um einen langfristig sicheren Betrieb des 500-kV-Gitterstahlturms zu gewährleisten und zu vermeiden Strukturversagen aufgrund von Korrosion, lockeren Armaturen oder äußeren Schäden.

Visuelle und strukturelle Inspektion

Führen Sie vierteljährlich eine Sichtpatrouille am Boden und jährlich eine Kletterinspektion aus nächster Nähe durch. Haupt- und Hilfsträger prüfen auf Verformung, Biegung, Riss und fehlende oder lockere Schrauben. Stellen Sie sicher, dass alle Verbindungsschrauben das vorgeschriebene Drehmoment erreichen Wert; Ziehen Sie lockere Befestigungselemente wieder fest und ersetzen Sie beschädigte Schrauben und Dichtungen sofort.

Wartung des Korrosionsschutzes

Überprüfen Sie die feuerverzinkte Oberfläche auf Abblättern, Rostflecken und Abrieb. Behandeln Sie den lokalen Korrosionsbereich mit einem Rostschutzmittel Beschichtung; Bei stark korrodierten Bauteilen ist eine Nachverzinkung erforderlich. Konzentrieren Sie sich auf die Turmbasis, die Verbindungsknoten und die Küste Abschnitte mit hoher Luftfeuchtigkeit und erhöhtem Korrosionsrisiko.

Zubehör- und Fundamentprüfung

Überprüfen Sie die Erdungsgeräte auf Bruch oder schlechte Verbindung und prüfen Sie regelmäßig den Erdungswiderstand. Untersuche den Turm Fundament für Setzungen, Risse, Wasseransammlungen und umgebende Bodenerosion; Fundament verstärken, wenn Es kommt zu einer Verschiebung. Anbauteile wie Warntafeln, Aufsteigschutzvorrichtungen und Markierungsschilder auf prüfen Vollständigkeit.

Inspektion nach extremen Wetterbedingungen

Führen Sie nach starkem Wind, starkem Eis, Gewitter oder Überschwemmung besondere Wartungsarbeiten durch. Priorisieren Sie die strukturelle Überprüfung Verformung, Fundamentstabilität und Schäden an der verzinkten Schicht. Führen Sie vollständige Wartungsaufzeichnungen und reichen Sie diese ein Inspektionsberichte zur Rückverfolgbarkeit.

Unterschiede und Bedeutung: 220-kV-Doppelkreis-Gitterturm im Vergleich zu 500-kV-Gitterstahlturm

Hauptunterschiede

Spannung und Übertragungskapazität

Der 220-kV-Zweikreis-Gittermast trägt auf einem Turm zwei Stromkreise, hauptsächlich für die regionale Sekundärenergie Netzübertragung mit mittlerer Leistungsübertragungskapazität. Der 500-kV-Gitterstahlmast gehört zur Höchstspannung Niveau für die Lieferung großer Energiemengen über große Entfernungen, mit weitaus höherer Leistungsübertragungskapazität.

Struktur und mechanische Anforderungen

Der 220-kV-Doppelkreisturm hat einen relativ kompakten Rahmen, Stahlelemente mit kleinerem Querschnitt und eine moderate Höhe. Die Lastauslegung ist auf eine mittlere Wind-Eis-Belastung ausgelegt. Der 500-kV-Turm besteht aus robusterem Stahl der Serie Q355 und größeren Elementen Querschnitte, größere Turmhöhe und größerer Leiterabstand, um den Hochspannungsisolationsabstand einzuhalten, widersteht stärkeren Wind-, Eis- und seismischen Belastungen.

Material- und Zertifizierungsgrundlage

Beide verfügen über eine Feuerverzinkungs-Korrosionsschutzbehandlung. Dennoch folgen 500-kV-Türme den strengeren Normen EN 1090-1 und EN 10025 Standards mit strengeren SGS/TÜV-Testanforderungen an mechanische Leistung und Verzinkungsdicke.

Anwendungsszenarien

220-kV-Doppelkreistürme dienen der Stadt-Vorstadt-Stromversorgung, den Abgangsleitungen lokaler Wind-Solar-Anlagen usw Netzverbindungen innerhalb der Provinz. 500-kV-Türme werden für nationale Hauptnetze und überregionale Energieversorgung eingesetzt Übertragung und groß angelegte Basisausgangskanäle für neue Energie.

Bedeutung

220-kV-Doppelstromkreistürme verbessern die Landnutzungseffizienz durch die Unterbringung von zwei Stromkreisen und erleichtern so die regionale Stromversorgung Verteilungsdruck. 500-kV-Gittermasten ermöglichen großvolumigen Stromtransport über große Entfernungen, Ausgleich der Energieressourcenverteilung. Durch die Auswahl des richtigen Turmtyps werden Isolationsrisiken oder strukturelle Überlastungen vermieden. Sicherstellung der allgemeinen Netzstabilität.

FAQ zum 500-kV-Gitterstahlturm

F1: Welches Hauptstahlmaterial verwenden Sie für den 500-kV-Gitterstahlturm?

A: Wir verwenden hochfesten Baustahl Q355B, der der Norm EN 10025 entspricht. Alle Komponenten werden feuerverzinkt Galvanisierungsbehandlung zum Korrosionsschutz, geeignet für Küsten-, Eis- und starke Windumgebungen.

F2: Unterstützen Sie kundenspezifisches Design gemäß Kundenzeichnungen?

A: Ja. Unser technisches Team kann vom Kunden bereitgestellte technische Zeichnungen überprüfen und bearbeiten. Wir unterstützen individuelle Höhen, Turmtyp (Tangente, Spannung, Winkel, Kreuzungsturm), Wind-Eis-Lastparameter für verschiedene Projektanforderungen. Vor dem Versand ist eine vollständige Vormontage möglich.

F3: Welche Zertifizierungen und Testberichte können Sie vorlegen?

A: Wir verfügen über das Qualitätsmanagementzertifikat ISO 9001 und die CE-Zertifizierung EN 1090-1. SGS/TÜV-Testberichte Dritter Auf Anfrage können Angaben zur mechanischen Belastungsprüfung, zur Verzinkungsdicke und zur chemischen Zusammensetzung des Materials bereitgestellt werden.

F4: Wie hoch ist Ihre Produktionskapazität und typische Vorlaufzeit?

A: Die jährliche Produktionskapazität für Stahlturmprodukte erreicht über 50.000 Tonnen. Normalerweise beträgt die Vorlaufzeit 30-45 Arbeitsstunden Tage, abhängig von der Bestellmenge und der Zeichnungsbestätigung.

F5: Kann sich Ihr 500-kV-Turm an unterschiedliche Gelände- und Wetterbedingungen anpassen?

A: Ja. Unsere Türme sind für Ebenen, Berge, Flussüberquerungen und Küstengebiete konzipiert. Wir passen das Design an gegen starkes Eis, starken Wind und seismische Bedingungen, um die örtlichen Netzstandards zu erfüllen.

F6: Wie sieht es mit Kundendienst und technischem Support aus?

A: Wir bieten Zeichnungsberatung, Verfolgung des Produktionsfortschritts, Ladeanleitung und standardmäßige Routinewartung Richtlinien. Unser Team hilft bei der Lösung von Installationsfragen vor Ort.

F7: Wie lautet Ihr Handelsbegriff? Können Sie an europäische Häfen liefern?

A: FOB, CIF und CFR sind akzeptabel. Wir verfügen über umfangreiche Erfahrung im Export nach Hamburg und in andere europäische Häfen. Verantwortlich für die ordnungsgemäße Verpackung des Containers und die vollständigen Versanddokumente.

F8: Wie garantieren Sie die Produktqualität während der Herstellung?

A: Strenge mehrstufige Inspektion: Rohmaterial-Eingangskontrolle, In-Prozess-Abmessungen und Schweißüberwachung, Fertigteilkontrolle und Vormontagekontrolle. Defekte Teile werden vor der Lieferung ersetzt.
